Storia delle versioni

Domus.Cad 24.3.2

Differenze rispetto alla versione 24.3.1

Correzioni e miglioramenti

• Aggiunto il Copia e incolla delle nuvole di punti
• Aggiunti i formati LAS e LASZ in importazione nuvole di punti
• Nei menu recenti se il file è stato eliminato lo segnala e lo toglie dalla lista
• Filtro importazione nuvole ottimizzato

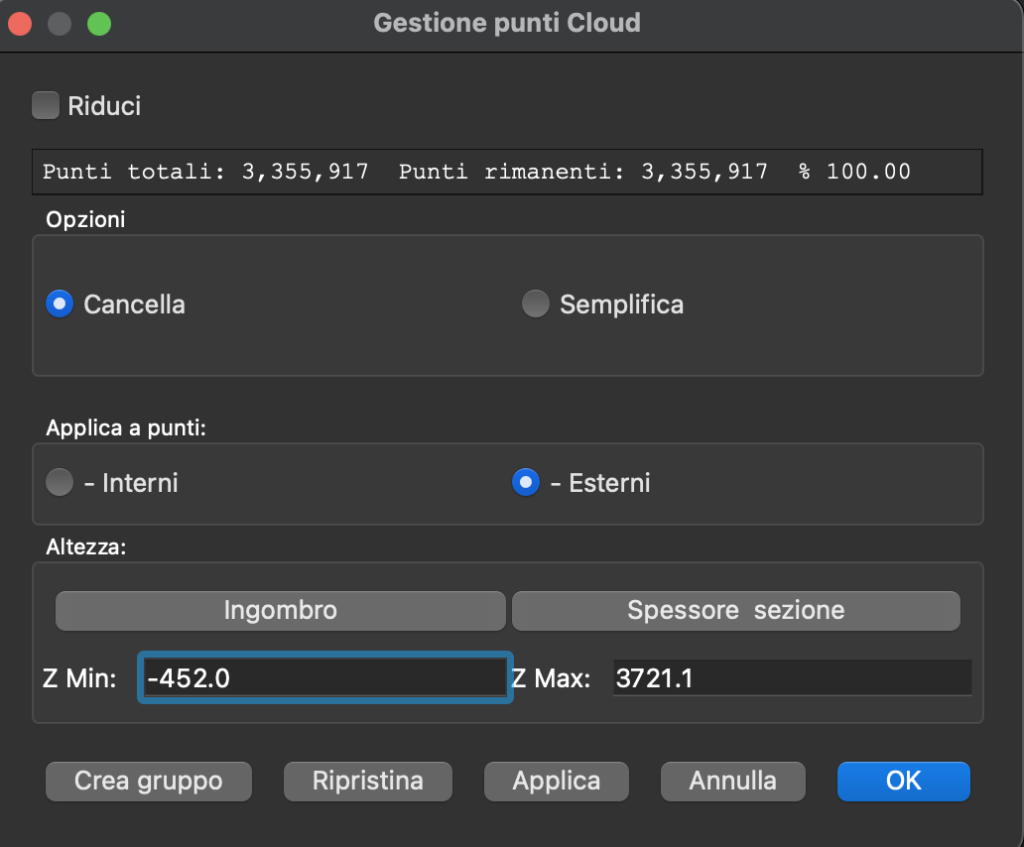

• Nella finestra di dialogo della nuvola di punti è stata aggiunta l’opzione Centra, che importa la nuvola di punti nel centro degli assi.
• Velocizzate le operazioni di disegno, zoom e modifica delle nuvole di punti on pianta
• Nelle Nuvole di punti senza colori messo colore neutro al posto del nero
• Corretta la scala dell’ immagine da cloud quando scala diversa da 100.
• La sezione in pianta adesso tiene conto del piano in cui è importata la nuvola di punti

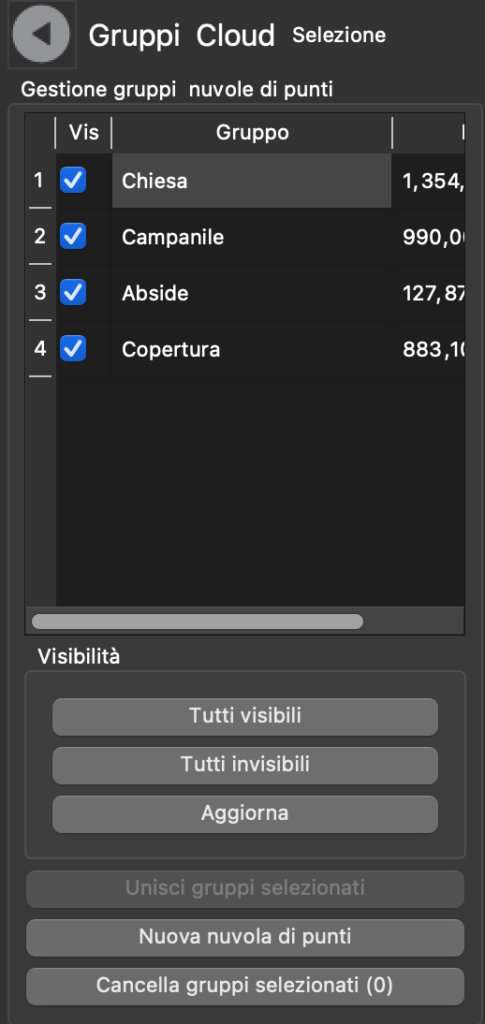

• Il Pannello cloud è stato modificato

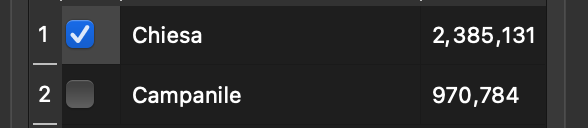

• Il numero di punti indicati nel pannello Cloud è aggiornato dopo la cancellazione o semplificazione di punti
• Controlli per evitare che il rettangolo rosso degli allineamenti venga stampato
• Corretto Salvataggio sfondo visibile
• Messi controlli lettura file pts, devono essere presenti i tre vertici x,y,z
• Esportazione dwg, aggiunti i retini pieni per archi, rettangoli e ellissi
• Altre modifiche minori …

---

Domus.Cad 24.3.1

Differenze rispetto alla versione 24.3

Correzioni e miglioramenti

• Il programma ricorda le posizioni dei file letti o salvati separate per tipologia, DWG-DXF, librerie, immagini ecc, in modo che negli accessi successivi si posiziona nella cartella dei file utilizzati di recente.
• Correzione della posizione deu Point Clouds nelle viste 3D in funzione della quota di riferimento della nuvola e della quota del piano dove è stata importata.
• Correzioni varie nel trattamento degli infissi con Applica Infisso. Prima c’erano problemi di selezione delle finestre dopo avere inserito un infisso, annulla dell’operazione, corrispondenza tra pianta e 3D e altro.
• La funzione Stacca infisso lascia l’infisso nella posizione corrente invece di posizionarlo nell’origine degli assi.
• Corretta la rappresentazione delle stratigrafie dopo avere fatto operazioni di modifica delle aperture.
• Inserito un controllo sul rettangolo rosso dell’allineamento tra elementi nell’anteprima di stampa. In rari casi era riportato nella stampa finale.
• Corretto bug viste predefinite. Prima se non c’erano elementi nel progetto faceva errore.
• Modifica del rettangolo dei testi solo con la maniglia in basso a destra
• Conversione testi singola linea->multilinea adesso mette le maniglie
• Conversione testi da multilinea a singola adesso riaggiorna il testo correttamente
• Altre modifiche minori …

Domus.Cad 24.3.0

Differenze rispetto alla versione 24.2.1

Filmati

Per tutte le animazioni presenti nella versione precedente è adesso possibile creare dei filmati con diversi formati, fino a 8k.

Domus.Cad 24.3.0

Differenze rispetto alla versione 24.2.1

Filmati

Per tutte le animazioni presenti nella versione precedente è adesso possibile creare dei filmati con diversi formati, fino a 8k.

Nelle finestre dell’animazione lungo un percorso che per l’animazione del sole è presente una sezione per impostare le caratteristiche del filmato generato.

I parametri necessari per generare il filmato sono:

La generazione di un filmato è un’attività che impegna molto il computer. I tempi possono essere anche molto lunghi in funzione di vari parametri.

• Frame al secondo. Numero di fotogrammi al secondo da 10 a 60.
• Formato dei fotogrammi. Da 954 x 480 a 7680 x 4320.
• Verticale. Se questa opzione è selezionata il formato passa da orizzontale a verticale.

Ad esempio, un filmato di un minuto a 30 frame al secondo, richiede la generazione di 1800 immagini.

Copia e incolla proprietà

I comandi Copia proprietà e Incolla proprietà sono accessibili dal menù pop-up a dal menù Modifica. Queste funzioni erano presenti anche nella versione precedente, ma sono state ampliate e ottimizzate.

Copia proprietà

E’ applicato ad un elemento selezionato. Tutti i parametri, geometrici, materiali, colori, dimensioni ecc, sono impostati come elementi di default per inserire nuovi elementi e, inoltre, sono memorizzati per eseguire il comando Incolla proprietà.

Incolla proprietà

Si applica ad uno o più elementi selezionati dello stesso tipo di quello dove in precedenza era stato eseguito il comando Copia proprietà.

Sono incollati i parametri che modificano la visualizzazione in pianta, quali colori, retini, spessori, caratteri, ecc. . Non vengono modificati i parametri che interessano le dimensioni e il modello 3D.

L’operazione può essere annullata.

Introduzione e modifica testi

Nelle versioni precedenti i testi potevano essere inseriti nella modalità singolo click o all’interno di un rettangolo. Mel secondo caso il rettangolo può essere successivamente ridimensionato con adattamento del testo all’interno.

Non era però possibile cambiare questa modalità una volta inseriti. Adesso le icone

Rimangono visibili anche in fase di selezione e cliccando su una di esse è modificata la modalità di tutti i testi selezionati.

Altre modifiche

• IFC OpenBim. Ottimizzazione e miglioramento dell’esportazione IFC.
• Elabora rototraslazione, deforma, inversione, rotazione, traslazione. Adesso si ricordano le ultime impostazioni scelte in precedenza
• Visibilità’ oggetti 3d attivato. Agisce sulla generazione del modello e sulle esportazioni 3D.
• Il materiale neutro di default tiene conto anche del coefficiente ambiente, migliorando i rendering anche se non sono stati assegnati materiali,
• E’ stata aggiunta l’opzione Smussa nel pannello dei cilindri e coni. Se attiva la superficie appare arrotondata, altrimenti appare sfaccettata,
• Velocizzato doppio click su oggetti
• Esportazione tavola dwg adesso la finestra del salvataggio rimane in primo piano
• Tolta possibilità’ di cancellare maniglie dei testi
• La rotella di rotazione degli elementi selezionati, nel pannello d’ispezione in basso, va a scatti di 1 grado invece che di 15 gradi
• Applicazone dell’arrotondamento delle quote anche alle misure delle finestre
• Tolto l’autoscroll per i poligoni
• Su Windows applicato un coefficiente di scalatura per il centro del click per i cursori personalizzati e elevate risoluzioni dello schermo
• L’asse muri non si vede più in stampa
• Adesso se annullo la crezione di filmati del sole, rimette come era
• Calcolo angolo tra due segmenti o di due muri, messo in coordinate scena
• La voce di menù Segui percorso è stata cambiata in Animazione
• Migliorata la visualizzazione di alcuni elementi dell’interfaccia utente in modo DarkMode.
• Altri piccoli miglioramenti …

Correzioni

• Ridimensionamento dei rettangoli dei testi multilinea, adesso va a capo correttamente
• Corretto bug deformazione. I testi ruotati non venivano riposizionati correttamente.

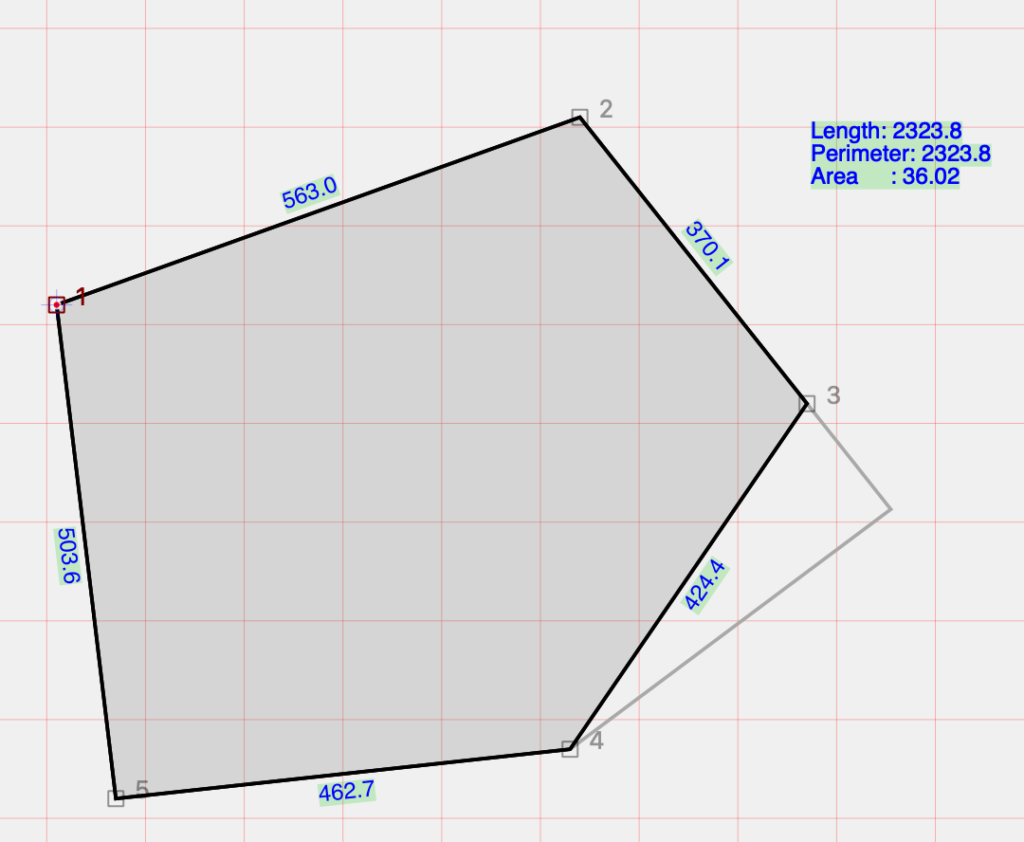

• Corretto il testo con perimetro, lunghezza e area dei poligoni e aggiornato cliccando sui bottoni Aperto-Chiuso
• Corretto bug deformazione. I testi ruotati non venivano riposizionati correttamente.
• Migliorata la sincronizzazione del movimento orbitale in 3D, i movimenti in piana e quelli in modo soggettivo. Prima si generavano dei salti nel passare tra le varie modalità.
• Fusione muri, adesso mantiene la selezione anche nelle fusione a T
• Corretta la visualizzazione di alcuni cursori su monitor ad elevata risoluzione.
• Spostamento selezione piano da una maniglia funziona ora correttamente
• Altre piccole correzioni …

Domus.Cad 24.2.1

Differenze rispetto alla versione 24.2

Correzioni e miglioramenti

• Migliorata esportazione IFC
• Corretto errore in compattazione segmenti
• Migliorato click sugli elementi senza spostamento
• Corretto problema finestra area di stampa che appariva bianca
• Correzione estrusione con altezza mesh di default
• Funzione vista ibrida su Windows adesso è sincronizzata
• Corretto muri in oggetti di oggetti
• Ottimizata ricerca intersezioni per aggancio

Domus.Cad 24.2.0

Differenze rispetto alla versione 24.1

Animazione sole

Questo comando è richiamabile sia dal menù Opzioni che dal bottone in fondo al pannello delle luci. In ambedue i casi è aperta la seguente finestra di dialogo:

Seal momento dell’apertura c’è una luce direzionale selezionata, la finestra agisce su di essa, altrimenti crea una nuova luce direzionale.

La barra superiore modifica la data dell’anno e e modifica la luce solare giorno per giorno in base all’ora impostata nella barra inferiore.

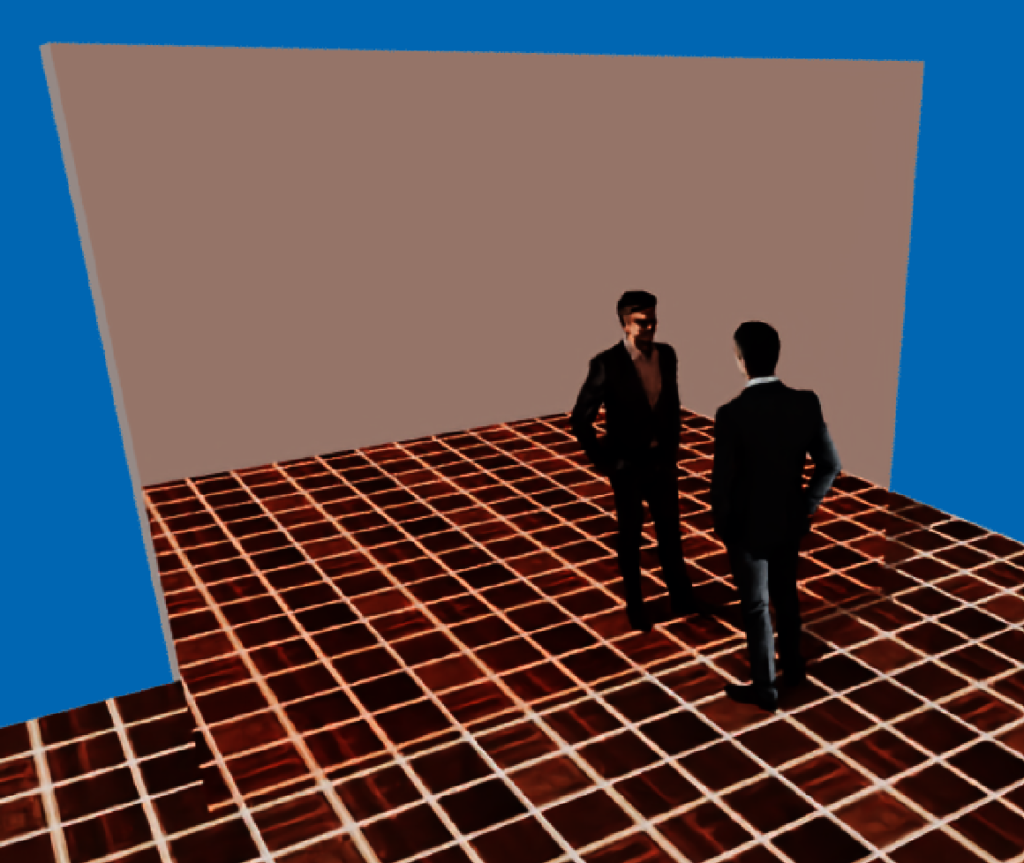

La freccia a destra crea un’animazione della finestra 3D con le ombre che cambiano giorno per giorno.

Muovendo la barra inferiore la luce varia in funzione dell’ora per il giorno impostato nella barra superiore. La freccia a destra genera un’animazione con le ombre che cambiano durante la giornata.

Con OK l’eventuale luce selezionata assume l’inclinazione solare corrispondente all’ora e al giorno impostato al momento.

La luce è generata in funzione della latitudine e dell’orientamento del disegno impostati nella finestra di dialogo Genera Luce Solare.

Viste ibride raster-vettoriali

Nella finestra vettoriale il comando Copia è stato sostituito con un menù

• Copia. Copia il disegno vettoriale sul piano attuale
• Linee. Come il precedente, ma solo le linee, senza poligoni
• Ibrida. Crea un’immagine composta dall’immagine raster della finestra superiore e le linee della finestra vettoriale. In caso di assonometrie, prospetti e sezioni le due parti sono esattamente sovrapposte.

Stacca infisso

Questo comando stacca l’infisso dalla finestra o dalle finestre selezionate. Dopo essere staccato l’infisso è un oggetto che può essere trattato e modificato indipendentemente dalla finestra originale.

Il comando è accessibile dal pannello delle aperture con l’apposito bottone, oppure dal menu Elabora->Generazioni automatiche->Stacca infisso.

Immagine da selezione

Il comando Immagine da selezione, dal menù componi, crea un’immagine degli elementi selezionati.

Una finestra di dialogo permette di scegliere la risoluzione dell’immagine prodotta.

Immagine da Cloud

Questo comando genera un’immagine della sezione di una nuvola di punti. In pratica è una specie di fotografia su una particolare posizione della sezione. L’immagine è molto più leggera di un oggetto di punti o di poligoni.

Il comando può essere eseguito con Modifica->Immagine da Cloud, oppure col bottone in fondo al pannello Cloud.

Strumento righello

Lo strumento righello, nella palette in alto, permette di misurare distanze cliccando su un punto e spostando il mouse. La misura è visualizzata continuamente

Tenendo premuto il tasto Alt o Opzione si estende le informazioni, mostrando la distanza, delta X, delta Y e angolo.

La modalità di misurazione può essere attivata o disattivata anche premendo il tasto L.

Altre modifiche

• Nuvole dei punti. Nella gestione del colore in pianta è possibile la visualizzazione in colori reali, se nessun colore specifico è stato abilitato.
• Viste 3D. Nelle viste 3D il piano lontano è posizionato automaticamente dopo il modello 3D.
• Estrazione di poligoni. L’estrazione di poligoni che era applicabile solo alle sezioni delle nuvole di punti, adesso è applicabile anche agli oggetti di punti, come ad esempio quelli derivanti dalla copia delle sezioni.
• I riempimenti autocad scalabili prendono il colore del area, per cui può essere assegnato il colore.
• Converti in segmenti adesso cancella elemento originale
• Finestra di stampa. La finestra di stampa rimane in fronte della sola finestra di lavoro e non di tutte le finestre aperte come avveniva in precedenza.
• MapToCad. L’immagine è selezionata, spostabile, zoomata, la palette si posiziona su immagini e il pannello su immagini.
• Gestione dark-mode migliorata

Correzioni e miglioramenti

• Numerosi miglioramenti sulla gestione degli infissi parametrici e su applica infisso

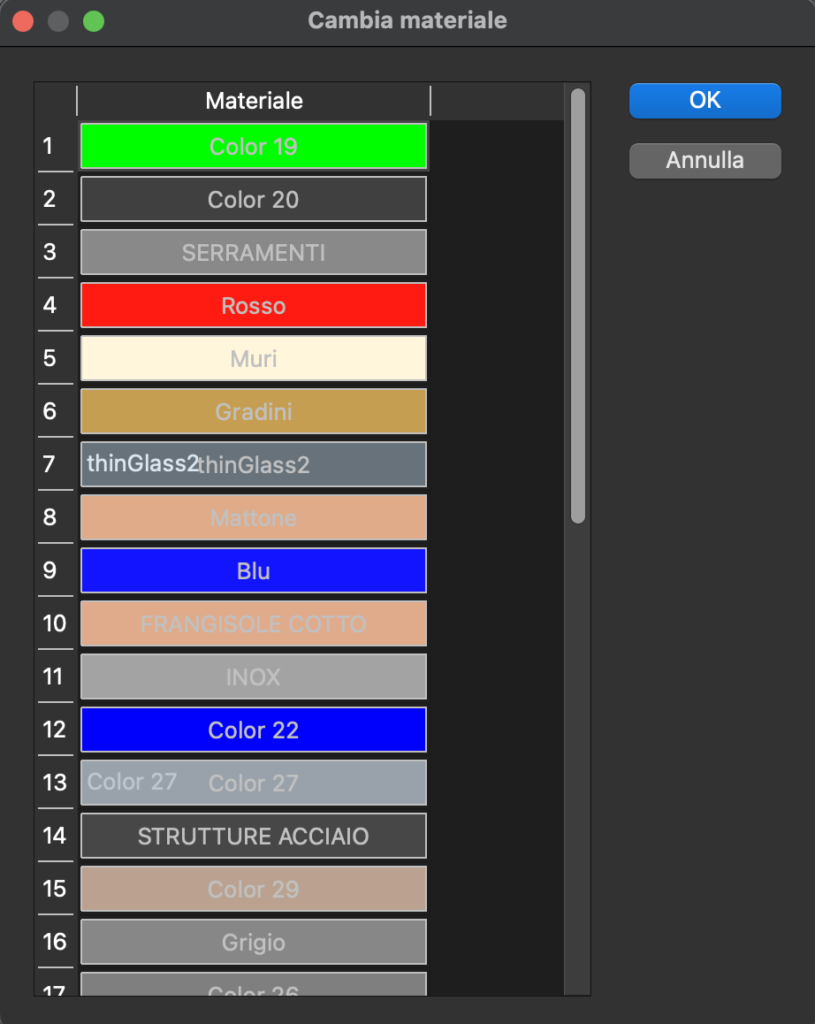

• Miglioramenti nella gestione dei nomi dei materiali con controlli per non duplicare il nome
• Corretto errore nello spostamento di una selezione multipla di oggetti
• Migliorata la generazione 3D di elementi ribaltati e deformati.
• Corretto aggancio cerchio quando era presente una scalatura
• Adesso sono archiviate solo le facce senza errori del Vector Render
• Corretto annulla-ripeti della cancellazione vertici di una trimesh
• Corretto annulla-ripeti sposta vertici rettangoli, cerchi e scale
• Adesso anche se muovo un vertice del foro viene aggiornato il modello 3d
• Corretto unità di misura spessori muri e solai IFC

Domus.Cad 24.1.0

Differenze rispetto alla versione 24.0.2

Cloud-Isoipse

Questa funzione è disponibile solo per Domus.Cad Pro.

Questo modulo permette di generare le isoipse partendo da una nuvola di punti selezionata.
Il modulo è utile per nuvole di punti di un terreno e genera le curve con uguale altezza in base ad una serie di parametri nella seguente finestra di dialogo:

Vedi sopra e vedi sotto

Le opzioni Vedi sopra e Vedi sotto nel pannello Cloud abilitano o disabilitano la visibilità della nuvola dei punti rispetto al piano di sezione.

Genera oggetto

La sezione visibile della nuvola dei punti può essere fotografata e memorizzata in due modi: come punti e come poligoni.

Punti

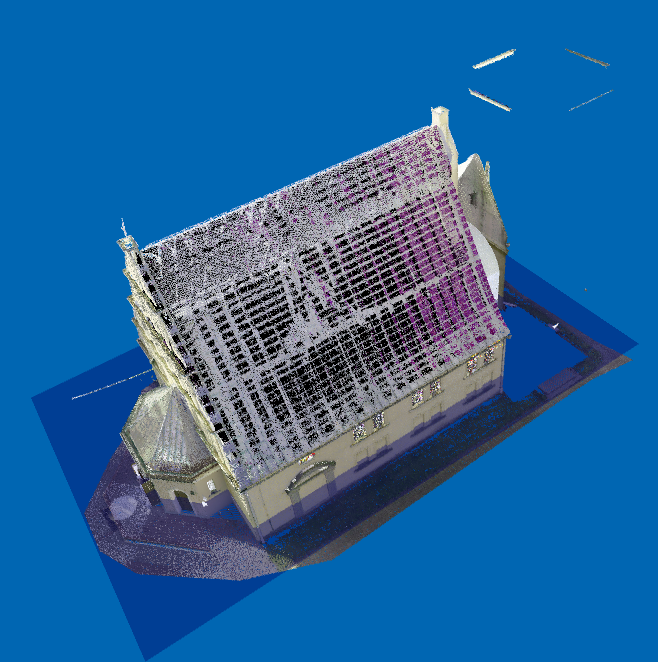

Tramite il bottone “Punti” del pannello Cloud è generato un oggetto contenente i punti visualizzati nella sezione attiva.

I punti sono elementi Punto di Domus.Cad, ad esse è possibile attaccarsi se l’attacco ai vertici è attivo.
Se l’oggetto è separato i punti possono essere selezionati, modificati, spostati e cancellati.

Poligoni

Questa opzione estrae una serie di poligoni dalla nuvola di punti, unendo, secondo alcuni parametri, i punti vicini.

Filmato

Vedi il filmato con le novità sulle nuvole di punti.

Segui percorso

Questo comando permette di eseguire un’animazione della vista 3D in base ad un percorso prestabilito in due diverse modalità:

• Seguendo il tracciato di un poligono selezionato
• Con un giro di 360 gradi attorno al centro di vista

Segui poligono selezionato

Se c’è un poligono selezionato appare la seguente finestra di dialogo:

Il percorso è seguito con la velocità indicata per ogni secondo. Nella figura 100 cm/sec, corrispondenti a 3,6 Km/h o 22 M/h,
Il tracciato è percorso dalla camera posta all’altezza indicata e il punto osservato alla stessa altezza della camera.

Attorno al centro

Se non c’è un poligono selezionato il comando ruota la posizione della camera attorno al punto osservato con una rotazione completa di 360 gradi.

Le altezze del punto di vista e del punto osservato rimangono quelle impostate al momento dell’esecuzione del comando.

Registrazione di un filmato

Domus.Cad non crea un filmato, ma è possibile registrare in un filmato l’animazione creata con questo comando utilizzando le funzioni in Windows e Mac Os.

Ricampiona immagine

Modifica la risoluzione e la profondità di colore dell’immagine selezionata.

Immagini con risoluzione troppo elevata occupano memoria e rallentano il programma inutilmente, per cui ridurre la risoluzione può essere utile. Ad esempio è inutile avere un’immagine con una risoluzione di 1000 dpi (dot per inch o punti per pollice). Una risoluzione di 150 dpi è sufficiente per una stampa su getto d’inchiostro e 300 dpi va bene per una stampa di qualità.

Per l’esecuzione del comando è necessario selezionare una sola immagine, dopo di chè è aperta la seguente finestra di dialogo:

Nella parte sinistra sono mostrate le caratteristiche dell’immagine selezionata ed in particolare:

• Dimensioni reali in direzione X e Y. Sono le dimensioni reali considerando la scala del disegno
• Dimensioni in pixel
• Numero totale di pixel dell’immagine
• Risoluzione in DPI
• Bit colore. E’ il numero di bit per ogni pixel. 32 bit corrisponde a milioni di colori (4 byte) e 1 bit per immagini in bianco e nero.
• MByte: memoria occupata dall’immagine in MByte.

Nella parte destra è possibile scegliere la risoluzione dell’immagine modificata e la profondità di colore.

La profondità di colore può essere: bianco e nero, livelli di grigi o colori non modificati.

L’ultima opzione non cambia i colori rispetto all’immagine originale.

In funzione delle scelte fatte, sono mostrate le dimensioni in pixel e la memoria occupata dell’immagine modificata.

Misurazioni

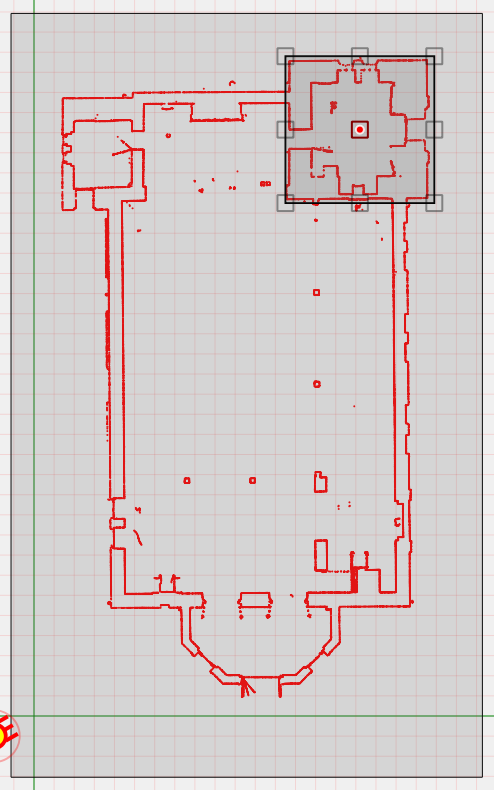

Nella finestra vettoriale è possibile misurare distanze e angoli. Queste misure hanno senzo quando la vista si riferisca a prospetti, sezioni e assonometrie, perchè in prospettiva le distanze sono falsate dall’effetto prospettico.

Quando il cursore del mouse è sopra la vista vettoriale un’etichetta mostra continuamente la distanza dall’ultimo punto cliccato.

Per prendere una distanza è sufficiente cliccare in un punto e spostare il cursore nell’altro punto.
Quando il cursore è sopra la finestra vettoriale le misure e gli angoli mostrati nella barra di stato in basso si riferiscono alla posizione del cursore relativo alla finestra stessa.

Sovrapposizione BIM e nuvola di punti

Gli elementi architettonici quali muri, solai, tetti ecc. possono essere tracciati seguendo le sezioni in pianta con un controllo continuo nelle viste 3D tra rilievo e progetto.

Anche la visualizzazione vettoriale descritta nel paragrafo successivo permette di controllare e misurare gli elementi e gli spostamenti.

Visualizzazione vettoriale

La nuvola sezionata viene rappresentata anche nella finestra vettoriale, permettendo così delle misurazioni precise di angoli e distanze anche in sezione e in prospetto.

In questo modo il confronto fra nuvola e modello BIM è perfettamente confrontabile e misurabile.

La visualizzazione all’interno di una certa profondità permette ad esempio di mettere in evidenza una struttura.

Il tutto può essere copiato su dei piani per successive elaborazioni, ad esempio per generare la struttura del tetto per estrusione o la guglia del campanile per rotazione.

Correzioni e modifiche

• Tolto aggancio ortogonale quando è selezionato più di una maniglia
• Riorganizzata la visibilità del pannello delle funzioni in base all’operazione corrente
• Aggiunta l’icona stiramento nelle funzioni dell’oggetto
• Aggiustati i vari menù dei materiali con i materiali delle stratigrafie. Dopo la lettura delle stratigrafie non venivano aggiornati
• Migliorato il controllo del trackpad, del MagicMouse e della rotellina nel mouse nello zoom sulla finestra. Prima c’erano problemi di controllo della velocità dello zoom.
• Controllo per la modifica dei materiali di solai con due soli vertici, senza superfici superiori e inferiori. Faceva errore nel cambiare il materiale
• Zoom su tutto esegue uno zoom foglio se nessun elemento visibile
• Separazione dxf/dxf, adesso i layer messi invisibili non sono messi nella scena
• La sensibilità dell’aggancio perpendicolare e parallelo adesso è legata alla scala
• Corretto bug spostamento muri con finestre da una maniglia
• Corretto offset tratteggi diagonali. Non veniva applicato correttamente. Inoltre non prendeva bene il passo dai tratteggi memorizzati
• Corretto bug selezione muro da maniglia. Prima perdeva la selezione
• Messo controllo viste predefinite. Se nome è vuoto non le accetta
• Materiali file obj tolti gli spazi
• Spostamento selezione multipla adesso non perde i muri
• Corretto Super2Dto3D – Sbagliava il segmento con ellisse e l’arrotondamento degli spigoli. Adesso il rettangolo non è smussato e l’ellisse si
• Corretto spostamento delle quote con le freccette. Rimetteva i testi a 5 cm
• Corretta rotazione nuvole dei punti prima ruotava tutte quelle presenti non quelle selezionate
• Aggiunto controllo sui muri per evitare errore dopo cancellazione
• Separazione di migliaia nel numero di punti delle nuvole
• Aggancio attivato sulla vista vettoriale
• Corretto errore click in selezione 3D di una nuvola di punti
• Zoom su tutto adesso funziona anche per elementi esterni all’area di lavoro
• Corretto Super2Dto3D. Metteva smussate anche le sezioni rettangolari
• Corretto bug rettangolo secchiello. In alcuni casi tracciando il rettangolo faceva errore
• Corretto stiramento di muri
• Il movimento della camera aggiorna i dati nel pannello della camera

Domus.Cad 24.0.2

Differenze rispetto alla versione 24.0.1

Correzioni e modifiche

• Risolto un problema nello spostamento di elementi assieme a una maniglia di rettangoli, archi o cerchi
• Aggiunti cntrolli per evitare movimenti errati delle finestre e delle porte in una selezione multipla
• Corretto lo spostamento di quote in selezione multipla
• Controllo sulle immagini in lettura. Scarta quelle non corrette
• Impedito il funzionamento della rotellina del mouse o del trackpad se il mouse è premuto, per evitare problemi con il MagicMouse
• Corretto bug rotazione nuvola punti. In alcuni casi impostando la rotazione la nuvola veniva traslata in maniera casuale
• Forzato ricalcolo area per i poligoni quando si trasforma attributi in testo
• Corretta esportazione tratteggi docfa messa scala 1/100
• Ricalcolo bounding volume dopo rotazione nuvola punti
• Corretto bug linea sezione a volte sbagliava la posizione della sezione
• Corretto aggancio oggetti spostati dallo spigolo
• Altre modifiche minori …

---

Domus.Cad 24.0.1

Differenze rispetto alla versione 24.0.0

Correzioni e modifiche

• Passando dalla selezione alla modalità disegno vengono deselezionati tutti gli elementi. Prima, se alcuni elementi rimanevano selezionati, potevano crearsi dei problemi.
• Evitato lo sfarfallio muovendosi con i tasti freccia.
• Corretta l’importazione della nuvola dei punti. Adesso non è più specchiata
• Tolti alcuni ToolTip che davano fastidio su Windows
• Angolo dei testi adesso prende i reali non gli interi
• Corretto errore scala in copia assonometria
• Immessi controlli per eliminare eventuali rettangoli e ovali con dimensioni nulle
• Altre modifiche minori …

---

Domus.Cad 24.0.0

Differenze rispetto alla versione 23.0.15

Nuvole di punti

La novità più importante è la gestione delle nuvole di punti (Point Clouds il termine inglese) integrata nel progetto BIM. La versione precedente aveva il modulo CloudsToCad, che però trattava le nuvole di punti in modo separato dal progetto.

La nuvola di punti è un elementi di base di Domus.Cad, come muri, porte, finestre, scale ecc.

Per adesso è disponibile sia per Domus.Cad Pro che per Domus.Cad Std. Successivamente Domus.Cad Std metterà a disposizione una parte delle funzionalità, mentre la completa gestione sarà riservata a Domus.Cad Pro.

Per una descrizione dettagliata invitiamo a leggere il capitolo Nuvole di Punti nel manuale.

Importazione

Le nuvole di punti possono essere importate in vari formati, anche formate da più parti.

Sezioni automatiche

Appena importate sono visualizzate nella vista 3D e in pianta tramite delle sezioni automatiche per ogni piano.

Sulla sezione possono essere inseriti elementi quali muri e finestre.

Gli elementi architettonici sono visibili anche nalla finestra 3D, sovrapposti alla nuvola di punti, con una verifica immediata fra gli elementi inseriti e il rilievo.

Ruotando la nuvola di 90 gradi si ottengono sezioni verticali esattamente in scala.

Operazioni su elementi Cloud

Con gli elementi Cloud possono essere eseguiti la maggior parte delle operazioni. Ecco un elenco delle operazioni possibili:Trasla Ruota, Deforma, Inverti, Roto-Trasla, Allinea, Cancella e altri

Alcune operazioni non possono essere eseguite: Raggruppa in oggetto, Copia e incolla, Operazioni di duplicazione e elaborazione con offset

Cancellazione dei punti

I punti che compongono una nuvola possono essere cancellati tramite poligoni, cerchi e rettangoli.

I punti che compongono una nuvola possono essere cancellati completamente o semplificati.

La cancellazione avviene all’interno o all’esterno di un volume, definito da poligoni, cerchi o rettangoli e dalla differenza di quota.

La semplificazione avviene tramite la diminuzione di densità, sempre all’esterno o all’interno di un volume come sopra.

Per ottenere la cancellazione è necessario selezionare un elemento Cloud e, eventualmente, le figure geometriche che servono per la cancellazione.

Cliccando sull’icona della cancellazione dei punti,

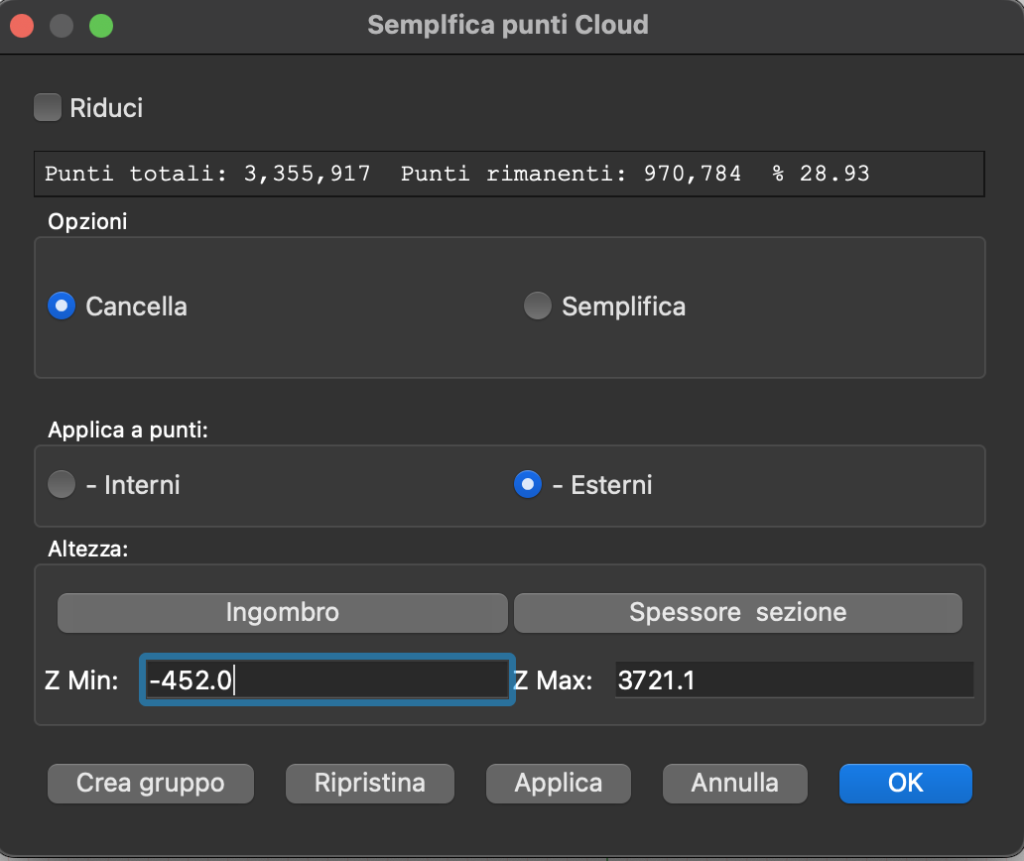

appare la finestra di dialogo con le varie opzioni

La cancellazione competa dei punti può essere interna od esterna alle figure geometriche selezionate, se l’opzione Cancella è abilitata.
Se non è presente una figura geometrica, la cancellazione avviene su tutta la nuvola fra le altezze impostate.
Il tasto Applica fa vedere in anteprima l’effetto.

Per una descrizione dettagliata invitiamo a leggere il capitolo Nuvole di Punti nel manuale.

Nell’esempio sottostante sono stati cancellati tutti i punti escluso quelli dell’abside con l’opzione Esterni.

Nel caso seguente invece, tramite l’opzione Interni, sono stati cancellati i punti dell’abside dalla chiesa.

Nel caso seguente è stato definito un intervallo in altezza, in modo da vedere l’interno della chiesa.

Cliccando sull’opzione Semplifica, appare un campo per introdurre la distanza minima tra i punti.

La semplificazione avviene cancellando tutti i punti più vicini tra loro della distanza minima, diminuendo quindi la densità dei punti della nuvola.

Anche qui i punti cancellati possono essere esterni o interno a delle figure geometriche o all’interno di un intervallo di altezze.
Ad esempio posso lasciare tutti i punti della parte importante e diminuire quelli all’esterno, per dare comunque un’idea dell’intero rilievo.

Nella figura sottostante l’abside è stata lasciata con tutti i suoi punti, mentre è stata diminuita la densità nel resto della chiesa.

---

Vedi il filmato:

Altri miglioramenti

Nel pannello degli oggetti è stata aggiunta l’opzione “Visibile in 3D view” che permette di gestire la visibilità degli oggetti nella finestra 3D.

---

Correzioni e modifiche

• Modificata la rappresentazione 3D in assonometria. Adesso tiene conto del rapporto tra i lati della vista.
• Corretti alcuni Annulla-Ripeti
• Calcolo analitico della posizione per le viste 3D di default
• Tolto prolungamento aggancio per i muri a spessore zero
• Corretta la quota degli infissi parametrici in muri ad altezza > 0,
• Corretto cambiamento di quota del muro per infissi parametrici e applica infisso
• Corretta quota degli infissi nel rendering vettoriale
• Cancellazione punti di mesh e poligoni anche quando l’elemento è selezionato
• Ottimizzato l’aggiornamento 3d dei muri
• Corretto bug 3d, se sposto muri con oggetti infissi adesso nel 3d sono corretti
• Corretto bug cancellazione oggetto infisso nelleaperture. Prima se muovevo un estremo della finestra dopo la cancellazione faceva errore
• Corretto allinea su segmento. Forzato aggancio all’asse asse durante l’operazione.
• Correzione espandi quote in segmenti. I trattini non erano orientati correttamente
• Sono stati aggiunti controlli per impedire l’inserimento di cerchi e rettangoli con dimensioni 0.

---

Domus.Cad 23.0.15

Differenze rispetto alla 23.0.14

Miglioramenti

• Camera. Nel pannello della camera è possibile scegliere di visualizzare solo le icone della camera e del punto osservato.
• Riempimenti a tassello. Sono visualizzati solo al di sopra della scala scelta nei parametri della pianta.
• Selezionare e spostare. Sono state ottimizzate e velocizzate molte operazioni di selezione e spostamento di molti elementi. Le modifiche sono particolarmente evidente con lavori pesanti.
• Velocizzato il rendering

Correzioni e modifiche

• Corretto Annulla/Ripeti dello spostamento di elementi
• Aggiornamento della visibilità degli estremi dei muri dopo una modifica
• Riattivata rotazione con Ctrl o tasto destro in navigazione soggettiva

Domus.Cad 23.0.14

Differenze rispetto alla 22.0.12

Importazione XYZ

E’ stata aggiunta la funzione di importazione di una serie di punti X, Y, Z inseriti in un file di testo tipo CVS, con campi separati da Tab, virgole od altro.

La funzione si richiama dal menu Piano con Piani->Importa->XYZ.

Dopo la scelta del comando appare la seguente finestra di dialogo:

La finestra permette di definire esattamente il formato di importazione, indicando per ogni colonna il tipo di dato presente.
Se nella tabella importata ci sono delle colonne non significative, possono essere ignorate scegliendo Ignora.

Il menù Separatore permette di definire quale separatore è usato per separare le colonne dei dati della tabella:

E’ necessario inoltre indicare l’unita di misura dei dati da importare.

I punti sono importati e rappresentati sul piano corrente con il marker e la scala di default corrente, definiti prima nel pannello dei punti.

Dopo essere importati i punti sono gestibili tramite il relativo pannello.

Pannello dei punti

Nel pannello dei punti sono stati inserite due nuove opzioni: Scala e Mostra altezza.

• Scala. Modifica la scala di rappresentazione del marker del punto. Es.

• Mostra altezza. Se questa opzione è attivata l’altezza del punto è indicata accanto al marker:

• Nuovo simbolo Quota solaio:



  Questo simbolo è utile per indicare in pianta la quota di un solaio, es.



Miglioramenti

• Salvataggio automatico. Oltre al parametro del numero dei click è stato aggiunto il valore tempo, espresso in minuti. Il salvataggio automatico avviene quando vengono raggiunti il numero di click o è passato il tempo indicato. Se il tempo è 0 questa opzione è ignorata.

• Modulo ObjRot Attivata rotazione su origine locale
• Selezionare e spostare. Sono state ottimizzate e velocizzate molte operazioni di selezione e spostamento di molti elementi. Le modifiche sono particolarmente evidente con lavori pesanti.


Correzioni e modifiche

• Salvataggio Ambiente operativo: scorretto salvataggio posizione finestre
• Copia e incolla fra due documenti adesso funziona anche se il programma viene chiuso completamente e riaperto successivamente.
• Corretto lo spostamento maniglie di elementi ruotati
• Corrette varie operazioni di Annulla/Ripeti
• Corretto rototraslazione immagini
• Gli oggetti non si agganciano cliccando su un elemento interno con oggetto non è selezionato. Corretto.
• Spostamento maniglie apertura. Adesso aggancio ok e movimento seguendo la griglia.
• Corretti alcuni salvataggi di default
• Corretto ritaglia mesh, in alcuni caso sbagliava il calcolo
• Correzione SuperRot, non chiudeva i poligoni chiusi e le figure chiuse


Nuovi articoli e tutorial

Domus.Cad 23.0.12

Differenze rispetto alla 22.0.11

Universal binaries

La versione per MacOs adesso è Universal binaries, vale a dire la stessa applicazione funziona sia su processori ARM M1 e M2, sia per processori Intel. La versione universal non funziona per sistemi operativi inferiori a Big Sur. Per questi è rilasciata una versione apposita.

Miglioramenti

• Modulo objRot Attivata rotazione su origine locale
• Se la distanza di fusione di uno dei due muri coassiali è 0, non vengono uniti
• Quando si sceglie di modificare un tetto in un solaio, adesso mette sempre pendenza uguale a zero
• Adesso la funzione Separa in facce cancella l’originale. Per recuperare l’originale si annulla l’operazione.
• Gestione aperture file migliorata.
• Agganci esclusi dal segmento della camera
• Per alcuni elementi cambiato deforma/inverti/ruota
• Messe in primo piano le finestre sul click
• Il poligono rimane selezionato dopo avere aggiunto un vertice
• Migliorato deforma mesh piano attivo
• E’ stata migliorata la gestione degli spostamenti di selezioni multiple, che a volte generava degli spostamenti non congruenti degli elementi selezionati

• Aggiunta deformazione in z nelle mesh
• Per aggiungere un punto nel poligoni devo premere alt+commando
• E’ stato aggiunto un piccolo ritardo nello spostamento degli elementi per evitare spostamenti accidentali. Se mentre si clicca su elemento lo spostiamo velocemente l’elemento sembra spostarsi, ma poi torna al suo posto.
• Ottimizzazione nell’importazione ed esportazione dei testi in DWG-DXF.


Correzioni e modifiche

• Corretta quota infissi nel rendering vettoriale
• Corretto esportazioni IFC. Gli infissi alcune volte venivano messi alla quota sbagliata
• Esportazione IFC corretta quota apertura quando il muro ha una quoto maggiore di zero
• Corrette immagini modulo RoofTiles
• In objRot messo un avviso che impedisce la rotazione di elementi non rotabili
• Corretta rotazione oggetto. Adesso il vecchio oggetto viene cancellato e funziona Annulla/Ripeti
• Correzione objrot, in alcuni casi in x e y non ruotava correttamente
• Adesso archivia lo sfondo delle quote se attivato
• Corretto fora immagine prima gli elementi con matrice di deformazione non identità non venivano corretti
• Corretta trasparenza colore file obj
• Corretta introduzione archi per tre punti. In alcuni casi si ribaltava in fase di modifica
• Adesso riesco a cambiare nome nei riempimenti immagine
• Correzione bug su maniglie e rettangolo per tenere conto della deformazione dell’elemento, corretto boundingbox
• Corretto cambio materiale per le mesh dentro un oggetto
• Importazione dwg/dxf le PolyFaceMesh adesso prendono il colore e il materiale delle facce
• Quando non è possibile leggere un file viene mostrato un messaggio con il tipo di errore
• Snap segmenti, messa distanza da asse perpendicolare
• Aggancio ortogonale segmenti adesso il punto di tracciamento deve essere dentro lo la distanza di selezione per agganciarsi
• Corretto salvataggio con nome file errato
• Messo controllo in modo che SetupWindow non sia richiamato più volte
• Corretto aggiustamento luce ambiente tramite slider
• Controllo cancellazione materiali quando sono a zero
• Corretto blocco orizzontale e verticale nel disegno dei poligono
• Corretto errore doppio click su segmenti che annullavano l’operazione precedente Corretto spessore finestre con possibilità di controllare spessore in stampa
• Correzione duplicazione cerchi e archi. Non venivano duplicati spessori e tipi di linea.

• Altre piccole correzioni e modifiche …

Nuovi articoli e tutorial

Domus.Cad 23.0.11

Differenze rispetto alla 22.09

Conversione PDF

Questa nuova funzione è diversa dalla semplice importazione PDF, in quanto importa gli elementi vettoriali del PDF, convertendoli in elementi di Domus.Cad (linee, poligoni, cerchi, archi, testo ecc.).

Gli elementi importati sono inseriti in un gruppo DWG-DXF, come se si fosse importato un file DWG. Possono essere modificati e trasformati.

Se il PDF contiene anche delle immagini, queste sono importate separatamente dagli altri elementi.

Se, ad esempio, importo una lettera con il logo del mittente, ogni linea della lettera è convertita in un testo di Domus.Cad e il logo in un’immagine.

I parametri più importanti sono:

• La pagina da importare. Se il documento PDF è multi-pagina, possiamo scegliere quale pagina convertire.
• Scala. Il file PDF è convertito nell’ipotesi che la scala originale del documento sia quella indicata; se è diversa le misure risulteranno più grandi o più piccole.
• Rotazione. Il disegno convertito può essere ruotato

Tutti gli altri parametri normalmente non devono essere modificati e vanno bene i valori di default.
Per una descrizione dettagliata di tutti i parametri si rimanda al capitolo Converti PDF.

Ecco un un disegno PDF convertito in elementi modificabili.

Il disegno è suddiviso in layer, visibili a sinistra, che possono essere abilitati o disabilitati. In pratica funziona come le importazioni DWG-DXF.

Conversione di un disegno tecnico

Conversione di una pubblicità

Miglioramenti

• Messo controllo sulla fusione, quando in uno degli elementi la distanza di aggancio è uguale a zero, non avviene la fusione
• Se la distanza di fusione di uno dei due muri coassiali è 0, non vengono uniti
• Quando si sceglie di modificare un tetto in un solaio,adesso mette sempre pendenza uguale a zero

Correzioni e modifiche

• E’ stato fatto un aggiornamento immediato della finestra 3D dopo varie modifiche ai dati degli elementi selezionati nei relativi pannelli

• E’ stato corretto il problema dello spostamento casuale nell’origine di elementi cliccati
• Corretto bug aggancio asse muri a spessore zero. Prima non si agganciava
• Corretto errore nello stretching dei muri, in modo casuale usciva dal programma.
• Aggancio su bordo anche in partenza concorde alto+alto o basso+basso. Si agganciava in modo sbagliato unendo muri bassi e muri alti.
• Corretto bug nello spostamento di rettangoli in selezione multipla
• Corrette quote parallelepipedi, piramidi, cilindri e coni e deformazione piramidi
• Corretto bug Raccordo circolare con raggio prima faceva errore se si utilizzavano i muri
• Corretto bug ridimensionamento finestre quando presenti gli infissi
• In alcuni casi, su processori Intel, il cursore non cambiava in funzione del tipo di lavoro e degli attacchi ai vari elementi. Era necessario modificare leggermente le dimensioni della finestra per riattivarli. Questo problema è stato risolto tranne nel caso in cui venga fatto un doppio click sulla barra della finestra.


Domus.Cad 23.09

Differenze rispetto alla 22.08

Velocità e ottimizzazione

• Multi processi. Ogni documento di Domus.Cad è aperto con un processo separato dagli altri. Questo garantisce un utilizzo ottimale degli attuali processori multi-core, perché i vari processi utilizzano core diversi del processore. Inoltre eventuali errori su uno dei processi interrompe solo quello e non l’intero programma come avveniva in precedenza. Vale a dire che se apro tre progetti in parallelo, un errore su uno di essi interromperà solo il processo interessato e non gli altri progetti.
  E’ stata eliminato il comando Finestre, che faceva vedere le finestre aperte, che adesso sono visibili in basso al monitor.




• Motore di rendering. Nelle versioni precedenti il motore di rendering che visualizzava il modello 3D era comune a tutti i documenti aperti e “girava” continuamente, anche quando non veniva fatta nessuna operazione.
  Adesso ogni progetto ha un motore di rendering separato e “gira” solo quando è necessario. Durante tutte le operazioni che non comportano una modifica della visualizzazione nella finestra 3D il motore di rendering è fermo, non consuma energia e non rallenta le altre operazioni. Lavora in modo continuo, come prima, solo quando si naviga in modo interattivo nella finestra 3D.
  Questo comporta due risultati principali: una maggiora velocità operativa nella maggior parte delle operazioni e un considerevole minor consumo energetico con maggior durata della carica delle batterie dei portatili,


Nuove funzionalità

• Infissi parametrici. Sono stati aggiunti gli elementi orizzontali.




• Recupero da errore. In caso di errore il programma cerca di salvare il lavoro prima di uscire, non sempre è possibile, ma, nel caso sia possibile, chiede il nome per salvare con quel nome il file al momento dell’errore.
  Il lavoro può poi essere recuperato per continuare il lavoro dal momento in cui si è verificato il problema.


Miglioramenti

• Sono stati aggiunti messaggi di aggiornamento durante l’apertura di documenti e importazione DWG-DXF.
• Aggiunto un controllo sull’esistenza della stampante default
• Funzione congiungi e taglia, adesso le parti non coinvolte rimangono inalterate.

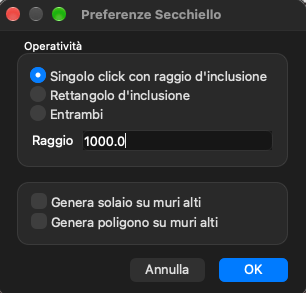

• Migliorata la funzione secchiello.
• Copia proprietà non copia il testo
• Modifiche per rendere i testi corretti in stampa e indipendenti dalla risoluzione del video
• Correzione materiali creati da importazione DWG. Se il materiale ha lo stesso colore di quello impostato, ma ha una texture è considerato diverso.


Correzioni e modifiche

• Corretto un errore in Applica infisso parametrico su una selezione multipla di finestre.
• Correzione nel salvataggio poligoni con fori.

• Corretto bug archi in creazione oggetto con perdita del colore dei retini
• Correzione errore in separa oggetti con immagine
• Corretta funzione taglia per i muri. Prima le parti fuse venivano rigenerate
• Corretto annulla su segmento troppo corto, poteva generare errori su Annulla

• Corretto taglia con linea tracciata. Cancellava la linea e poteva generare errori su Annulla
• Corretto il calcolo della superficie dei muri nel computo metrico
• Duplica parallelo dei rettangoli è stato messo uguale ai cerchi.
  Corretta fusione muri nel caso di inserimento con coordinate numeriche

• Altre correzioni e modifiche minori …



Domus.Cad 23.08

Differenze rispetto alla 22.07

Nuove funzionalità

• Gestione file recenti. Dal comando Apri recenti del menù File sono apribili immediatamente gli ultimi 6 documenti aperti o salvati.




• Modifica materiali degli oggetti. e stata inserita la possibilità di gestire i materiali di un oggetto senza doverlo separare e modificare. Cliccando su un oggetto contenente elementi tridimensionali, nel pannello dell’oggetto sono riportati i materiali utilizzati.



  Selezionando un materiale e cliccando su Modifica, si apre la finestra dei materiali con il materiale scelto selezionato.



  E’ possibile cambiare le caratteristiche del materiale selezionato, nella figura Porta-Persiana, oppure sostituirlo con un diverso materiale.


Miglioramenti

• Apertura dei file. Nella finestra di apertura dei lavori di Domus.Cad, con le immagini di anteprima, è stato inserito il bottone Apertura file di sistema.



  Cliccando su questo bottone è possibile utilizzare la finestra standard di sistema, senza anteprima, per cercare, selezionare e aprire i file.


• Ottimizzata la fusione dei muri per piante complesse, con un aumento della velocità. Migliorato anche lo spostamento dei muri con li tasti freccia.
• Aggancio ortogonale attivato anche partendo dallo spigolo di un muro
• La finestra della gestione dei riempimenti si ricorda l’ultimo pannello precedentemente selezionato
• Modificata le gestione dei caratteri e dei colori delle quote.
• Lettura vecchi progetti. Gli oggetti non visibili in stampa sono importati trasparenti
• Aggiunta nell’Archiviazione nei parametri default visualizzazione poligoni DOCFA


Correzioni e modifiche

• Corretta generazione di muri su rettangoli per muri a destra o a sinistra
• Corretti errore su luci spot quando unità impostata era metri
• Corretto errore nella generazione dei coni nel VR. Prima potevano essere generati del coni non centrati
• Corretto errore nella generazione del modello 3D con oggetti innestati. In alcuni casi il modello 3d di oggetti innestati non veniva corretta
• Corretto errore nella lettura Oggetti contenenti importazioni DWG-DXF. Prima venivano saltati con disallineamento del archivio
• Tolti elementi invisibili dalla creazione delle immagini
• Corretto errore nell’esportazione tavole dxf/dwg. Prima venivano esportati solo i piani visibili
• Corretta apertura della stampa PDF su Anteprima in MacOs.

• Altre modifiche e correzioni minori …

Nuovi articoli e tutorial

Versione beta per processori ARM M1 e M2

La versione del programma per MacOs con processori M1 e M2 è scaricabile e utilizzabile, ma è ancora in fase di beta test.
E’ sensibilmente più veloce dell’altra versione, ma potrebbe avere ancora qualche bug.

Domus.Cad 23.07

Differenze rispetto alla 22.05

Nuove funzionalità

• Luci. Alt click sulle luci le accende e spegne.

Miglioramenti

• Luce solare. Vengono salvati i valori di default per riaprirli come valori di default. Corretti errori per la generazione della luce nell’emisfero australe
• Cancellazione stratigrafie. E’ stato aggiunto un controllo nella cancellazione delle stratigrafie. Se la stratigrafia è presente in qualche muro, solaio o tetto appare la seguente finestra



  Proseguendo, gli elementi con la stratigrafia cancellata diventano privi di stratigrafia.
• Stampa diretta e Stampa vettoriale. Nella finestra di dialogo delle Dimensioni Disegno sono state aggiunte le opzioni Stampa diretta e Stampa vettoriale.



  Con l’opzione Stampa diretta, nella stampa non appare la finestra di sistema della stampante con le varie opzioni, ma sono usati i parametri della finestra Dimensioni disegno e appare solo una finestra informativa con le caratteristiche della stampa:



  La stampa vettoriale è un modo di stampare alternativo a quello di default, che è di tipo raster.
  La stampa raster è indipendente dal tipo di stampante. Il programma genera un’immagine a 600 dpi che poi viene stampato.
  La stampa vettoriale usa direttamente il driver della stampante e, se supportata, è più veloce e produce delle stampe di maggiore qualità.



Correzioni e modifiche

• Corretta la rototraslazione con 4 punti
• Corretto errore nel cancellare l’ultimo elemento dei menu dei riempimenti
• Corretto errore nel cambio materiale testi e solai. Prima se c’erano alcune parti non visibili poteva verificarsi un errore.
• Altre modifiche e correzioni minori …



Domus.Cad 23.06

Differenze rispetto alla 22.04

Nuove funzionalità

• Zoom Area lavoro. E’ stato aggiunto il comando Zoom area lavoro nel menù Opzioni. Questo comando adatta l’area di lavoro alla finestra di lavoro. L’area di lavoro è quella impostata nelle Preferenze Domus o tracciata con il mouse con il comando Area di lavoro.
• Centra qui. Nel menu contestuale, che appare premendo il tasto destro del mouse nella finestra di lavoro, è stato aggiunto il comando Centra qui, che centra il disegno nella posizione del click.




• Zoom rotellina del mouse. Lo zoom tramite la rotellina del mouse o il track-pad e la pressione del tasto Ctrl o Command è stato modificato. Prima la variazione di scala avveniva sul centro della finestra di lavoro, adesso avviene nella posizione del cursore. Questa modifica è stata fatta sia sulla finestra di lavoro che nella finestra dell’impaginazione.


Miglioramenti

• Luce solare. Le gestione della luce solare è stata migliorata con l’eliminazione di alcuni errori e il salvataggio dei valori di default
• Adesso quando si incolla una finestra in un muro, questa viene posizionata in coordinate assolute e non relative al muro.



Correzioni e modifiche

• Corretta la rototraslazione con 4 punti
• Corretto un errore di visualizzazione visione etichette elementi al momento del click. In alcuni casi le etichette non apparivano.
• Corretto errore nella vista vettoriale. La copia su pianta della vista vettoriale a volte metteva degli elementi fuori dal campo di vista.
• Aggiustato inserimento categoria e insieme dei vari elementi.
• Corretto errore, quando si salvava il piano attivo cambiava il nome al documento e i back-up venivano con nomi e estensioni diverse.
• Altre modifiche minori.



Domus.Cad 23.04

Differenze rispetto alla 22.02

Nuove funzionalità

• Nuova funzione Scomponi quote, dal menù Elabora->Generazioni automatiche, scompone le quote selezionate in segmenti, marker e testi modificabili. Scomponi quote, dal menù Elabora->Generazioni automatiche, scompone le quote selezionate in segmenti, marker e testi modificabili.

  Quota                                     Quota scomposta

Miglioramenti

• Il menù contestuale richiamabile dal tasto destro del mouse adesso è dinamico e cambiano gli elementi secondo cosa è selezionato.




• Lo spostamento degli elementi selezionati con i tasti freccia è stato attivato anche per i testi delle quote e gli attributi delle finestre,
• In lettura file messo un controllo su lettura di segmenti con lunghezza nulla, che vengono scartati.
• Il bottone OK nella finestra delle stratigrafie salva la stratigrafia mostrata a video nella stratigrafia corrente. In pratica corrisponde al bottone Modifica.


Correzioni e modifiche

• E’ stato risolto un errore nel taglio di muri dentro un oggetto.
• I bottoni ruota + o – 90 sono stati messi concordi con le altre rotazioni.

• Corretto malfunzionamento Selezione parametrica.
• RoofTiles salva i parametri di default (non lo faceva).
• Tolti etichette e maniglie nel taglia elementi dentro un oggetto. Creava maniglie e etichette fuori posto e doppie

• Correzione nella rotazione delle scale. Alcune volte le maniglie erano fuori posizione,
• E’ stato corretto un errore nel tracciare un segmento con associato un marker.
• Corretto raggruppa in oggetto di quote con selezionate anche le etichette
• Corretto un errore nella conversione degli attributi delle finestre in testi

• Altre piccole modifiche

Domus.Cad 23.02

Differenze rispetto alla 22.0

Correzioni e modifiche

• Corretta rappresentazione dei riempimenti a tasselli fra aree limitrofe

• Corretto bug raccordo circolare, a volte non veniva calcola correttamente la bisettrice
• Corretti nome e tipologia docfa

• Corretta modifica risoluzione immagini. Prendeva un valore più grande

• Modificata la selezione dei poligoni nella selezione multipla con click del mouse. selezionava gli altri poligoni nell’interno invece che sul bordo

• Corretto errore nel passaggio da un documento all’altro con elementi tridimensionali selezionati

• Varie modifiche ad annulla ripeti
• Attivata visibilità stratigrafie muri e solai
• Corretto converti attributi in testo delle aperture con archiviazione del margine
• Altre modifiche e correzioni minori …


Domus.Cad 23.0

Differenze rispetto alla 22.02

Le stratigrafie

Le stratigrafie sono composte da vari strati di vario materiale e sono applicabili a muri, solai e tetti.

Gli strati preferiti

L’elemento di base della stratigrafia quindi è lo strato.

Il comando Strati, dal menù Opzioni permette di definire degli strati preferiti da utilizzare successivamente per costruire le stratigrafie.

Ogni strato è composto dai seguenti dati:

• Nome dello strato
• Materiale
• Colore per le rappresentazioni 2D
• Retino per le rappresentazioni 2D
• Spessore
• Codice
• Tipo di computazione per il computo metrico. Può essere Superficie, Volume o Nessuna se lo strato non deve essere considerato nella computazione
• Categoria
• Insieme
• Strutturale o no


Il bottone + aggiunge nuovi strati
Il bottone – cancella gli strati selezionati
Il bottone Esporta esporta gli strati selezionati per importarli su altri documenti con un comando Importa
Il bottone Salva, salva i valori di default che vengono aperti automaticamente alla partenza del programma.
Il bottone Ripristina valori predefiniti recupera i valori salvati.

Gestione delle stratigrafie

La gestione delle stratigrafie avviene all’interno della finestra di dialogo delle stratigrafie, richiamabile con il comando Stratigrafie dal menù Opzioni.

In questa finestra è possibile creare, modificare e visualizzare le stratigrafie.

Il menù Stratigrafie in alto mostra l’elenco delle stratigrafie presenti. Qui è possibile aggiungere, cancellare e modificare la lista delle stratigrafie.
Sulla destra è visibile la rappresentazione grafica della stratigrafia scelta dal menù o in fase di composizione.
La tabella sottostante mostra la stratigrafia scelta dal menù o composta.

Aggiungi strato mostra un menù con gli strati preferiti impostati nella finestra di dialogo degli strati. Cliccando su Aggiungi lo strato corrente è aggiunto alla lista degli strati nella tabella, ma è possibile inserire e modificare degli strati anche diversi da quelli preferiti.
Il bottone Cancella elimina dalla tabella gli strati selezionati.

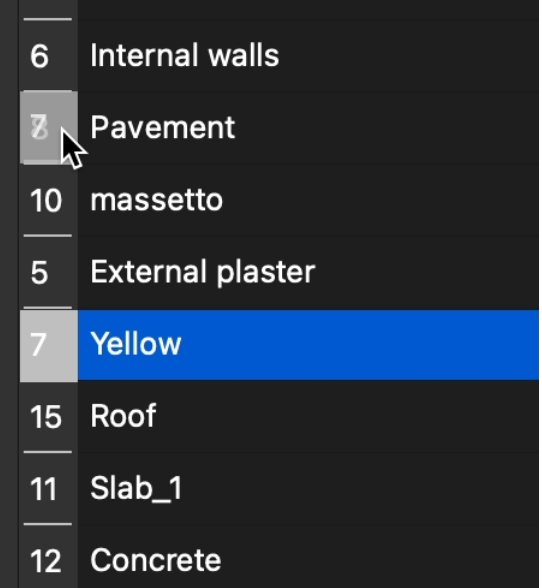

La posizione degli strati nella tabella puo’ essere modificata prendendo le righe in corrispondenza del numero d’ordine e trascinandole nella posizione desiderata.

Per visualizzare correttamente il grafico della stratigrafia dopo una modifica dell’ordine degli strati è necessario cliccare sul bottone

Applicazione delle stratigrafie

Le stratigrafie possono essere applicate a muri, solai e tetti dai relativi pannelli scegliendole dal menù Stratigrafia

Le stratigrafie dei muri possono essere rappresentate in pianta e in stampa in base alle opzioni di Parametri piante.

 Se l’opzione Vedi è attivata, le stratigrafie sono visualizzate se la scala a video è superiore a quella indicata.
Se Visibile in stampa è disattivato, le stratigrafie non sono stampate anche se visibili a video.

Per quanto riguarda i muri gli strati sono posizionati con l’ultimo strato che è considerato lo strato interno e il primo lo strato esterno.

Di default la stratigrafia è posizionata partendo dal lato destro del muro, rispetto alla direzione 1-2.

Questa direzione può essere invertita con il menù nel pannello dei muri:

Modifica dei nodi

Sui nodi di connessione fra i muri il programma crea delle connessioni di default che potrebbero essere non corrette.

E’ possibile modificarle manualmente modificando il poligono che racchiude la stratigrafia.

La stratigrafia dei muri è posizionata all’interno di un poligono associato al muro e che inizialmente corrisponde alla forma del muro.

Questo poligono può essere selezionato cliccandolo con lo strumento poligono associato.
Una volta selezionato possono essere spostati i nodi, aggiunti nuovi nodi e cancellati dei nodi, con gli strumenti standard per i poligoni.

La contabilizzazione

Gli strati possono essere contabilizzati nel computo metrico in base al tipo di quantità e alle categorie indicate.

Affinché venga considerato il contenuto delle stratigrafie è necessario che il tipo di contabilizzazione indicato nel muro o nel solaio sia Stratigrafia

altrimenti l’elemento sarà contabilizzato nel suo insieme e verrà ignorata la stratigrafia.

Gestione DWG-DXF

Quando è importato un disegno nei formati DXF, DWG e DWF, il disegno è importato in un contenitore con all’interno la struttura del disegno originario.

In questa versione del programma sono state introdotte delle funzioni per meglio gestire questa struttura.

Il pannello DWG-DXF

Attivando l’icona degli oggetti e cliccando all’interno di un disegno importato, appare il pannello DWG-DXF.

All’interno del pannello sono riportati tutti i layer del disegno originale.

I vari layer possono essere resi visibili o invisibili cliccando sul relativo box di spunta.

L’utilizzo dei bottoni sottostanti è il seguente:

• Tutti visibili. Tutti i layer sono resi visibili
• Tutti invisibili. Tutti i layer sono resi invisibili.
• Aggiorna. Aggiorna il disegno in base alla visibilità dei layer. Normalmente non dovrebbe essere necessario premere questo bottone, perché la visibilità è immediatamente attivata cliccando sui box di spunta.
• Piano attuale. Il disegno è espando all’interno del piano attuale. Tutti gli elementi appartenenti al DWG-DXF sono inseriti nel piano attuale.
• Piani diversi. Sono creati nuovi piani con i nomi dei layer del DWG-DXF e all’interno di questi piani sono inseriti gli elementi dei layer


Ricordo che per modificare e copiare gli elementi di un oggetto DWG-DXF non è necessario separarlo, possono essere trattati come qualsiasi altro elemento del disegno.

Importazione DWG-DXF

La procedura di importazione DWG-DXF è stata modificata in modo che, alla fine dell’importazione, vengono effettuate automaticamente le seguenti operazioni.

• L’elemento importato è selezionato.
• Viene effettuato uno zoom sull’elemento importato in modo che appaia centrato nello schermo
• Se necessario è ampliata l’area di lavoro in modo da includere l’elemento importato
• E’ selezionata l’icona degli oggetti
• Viene visualizzato il pannello DWG-DXF relativo all’elemento importato e selezionato


Finestra informazioni

La finestra delle informazioni è stata migliorata.

Scegliendo il comando Info dal menù Archivio appare la seguente finestra di dialogo:

La prima colonna mostra il numero totale degli elementi del disegno.
La seconda colonna mostra il numero di elementi nei vari piani.
Le due frecce sottostanti permettono di spostarsi tra i vari piani.

Correzioni e modifiche

• Sono stati corretti alcuni problemi nell’importazione dei file delle versioni 3 e precedenti
• Corretta selezione parametrica testi.
• Corretta funzione colore testi
• Correzione esportazione DWG-DXF esportava anche eventuali DWG-DXF cancellati
• Correzione importazione DWG-DXF. Calcola correttamente ingombro e posizione.
• Effettua il copia e incolla di elementi DXF.
• Copia e incolla dell’immagine funziona anche con programmi di scrittura
• Velocizzazione selezione elementi.

• Velocizzata importazione DWG
• Ottimizzazione espandi oggetti e DWG. Impiegava tempi lunghissimi in caso di molti oggetti
• Crea le label sui poligoni solo se il numero di vertici è inferiore a 100
• Anche la larghezza dei pannelli è salvata nell’ambiente operativo.
• Corretto errore nella cancellazione di più piani nella finestra dei piani. Funzionava bene solo con un piano alla volta

• Altri miglioramenti e correzioni minori…


Domus.Cad 22.02

Differenze rispetto alla 22.01

Gestione Annulla-Ripeti

Fino alla versione precedente il numero delle operazioni Annulla-Ripeti era illimitato, vale a dire era possibile annullare ed eventualmente ripristinare un numero indefinito di operazioni.
Ogni operazione è mantenuta in memoria per essere successivamente annullata, questo per progetti complessi può portare, procedendo nel lavoro, ad una occupazione di memoria che può rallentare la velocità del computer.
Per questo motivo è stata introdotta una gestione della funzionalità Annulla-Ripeti in modo da gestire il numero di livelli Annulla-Ripeti gestiti e annullare tutti i livelli per liberare la memoria e accelerare le operazioni successive.

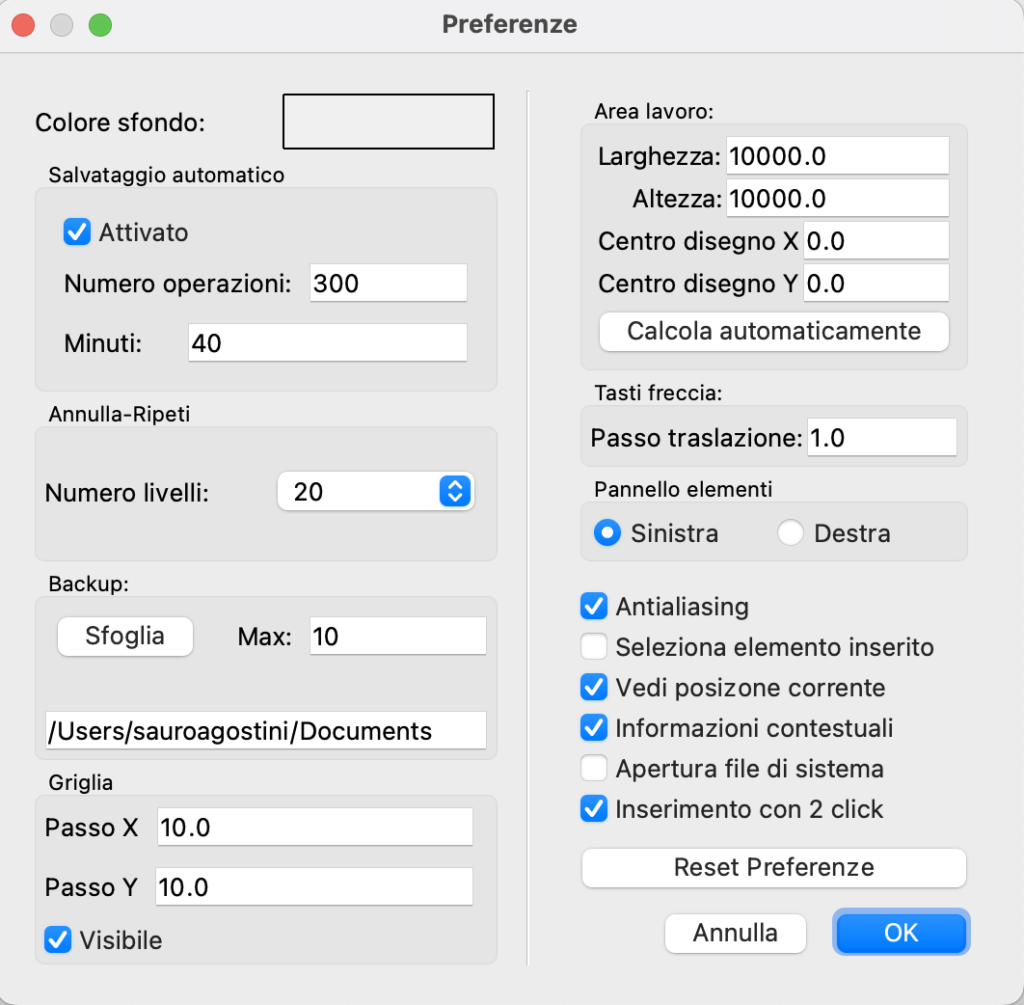

Questo avviene tramite la finestra di dialogo delle preferenze.

Il menù Numero livelli permette di scegliere tra 1, 3, 5, 10, 20, 50, 100 o illimitati.

Attenzione: la modifica del numero di livelli cancella tutti i livelli di Annulla correnti, non sarà quindi possibile annullare operazioni precedenti.

Se si nota un rallentamento dopo un lungo periodo di lavoro, può essere utili effettuare un reset dei livelli di Annulla e cominciare da 0, come quando si apre il programma. Questo si effettua da Reset Preferenze:

L’opzione Reset Annulla-Ripeti libera la memoria di tutti i livelli di Annulla accumulati fino al momento attuale.

Gestione dei testi

I miglioramenti nella gestione dei testi riguardano la loro modifica e la loro ricerca.

E’ possibile modificare indipendentemente le dimensioni e il carattere dei testi selezionati dal pannello dei testi:

Il pulsante Font apre la seguente finestra di dialogo:

Dopo la conferma, tutte le caratteristiche del font sono applicate ai testi selezionati o ai nuovi testi.

Cambiare le dimensioni o il tipo di carattere cambia solo dimensioni o carattere dei testi selezionati, lasciando invariate tutte le altre caratteristiche.

Le dimensioni dei testi selezionati possono essere modificati anche tramite i pulsanti + e – nel riquadro Modifica dimensioni in fondo al pannello dei testi. Le dimensioni dei testi selezionati sono aumentate o diminuite di un punto.
Per questa operazione esiste anche una scorciatoia da tastiera con i tasti Ctrl (Windows) o Comando (MacOs) assieme ai tasti + e -.

Selezione parametrica testi

Nella selezione parametrica è stata aggiunta la possibilità di selezionare i testi anche in base alla dimensione e/o il carattere.

Correzioni e modifiche

• Selezione parametrica, aggiunta opzione per zoom su elementi selezionati
• Le misure delle finestre sono movibili dopo essere state generate
• Adesso copia proprietà del testo copia anche il testo vero e proprio
• Separazione dwg/dxf adesso tiene conto anche della matrice di trasformazione dei singoli elementi
• Controllo importazione vecchi file. Adesso è impossibile avere un materiale senza nome.
• Espandi riduci aggiorna le etichette delle misure di muri e segmenti
• Corretta quota solai esportazione ifc
• Spostamento estremo muro adesso non sposta le finestre
• Funzione adegua segmenti adesso sono esclusi i segmenti paralleli
• Nella vista 3d abilitata selezione multipla anche con il tasto maiuscole, oltre a Ctrl (Windows) o Comando (MacOs)
• Altre modifiche e correzioni minori.

Domus.Cad 22.01

Differenze rispetto alla 22.0

Applica infisso

Anche la funzione Applica Infisso nel pannello delle aperture è stata modificata e resa simile agli Infissi parametrici introdotti nella versione precedente.

Fino ad adesso la funzione Applica Infisso inseriva un infisso, anche completo, all’interno di un’apertura, ma rimaneva scollegata dall’apertura stessa, ad esempio spostando un muro l’infisso non seguiva l’apertura, doveva essere spostata manualmente e ugualmente per qualsiasi altra modifica al muro o all’apertura.

Ecco un esempio con la versione precedente di spostamento di una finestra con applicato un infisso.

Mentre con questa versione l’infisso segue lo spostamento e altre modifiche.

Differenze fra Infisso parametrico e applica infisso

Le funzioni Infisso parametrico e Applica infisso hanno caratteristiche diverse con vantaggi e svantaggio.

Infisso parametrico permette molto rapidamente di impostare degli infissi composti da un semplice telai adattandoli immediatamente ai diversi tipi di aperture, rettangolari, circolari, con archi di vario tipo. Le dimensioni dei profili del telaio rimangono invariati e indipendenti dalle dimensioni.

Applica infisso permette l’inserimenti di finestre e porte anche molto dettagliate, complete anche di elementi esterni quali cornici, fregi, soglie, architravi, inferriate ecc. Cambiando le dimensioni dell’apertura i profili del telaio sono deformati e se la deformazione è elevata è necessario cambiare l’infisso da applicare.
Applica infisso è utilizzabile principalmente con rettangolari, circolari e ovali. Per l’utilizzo con altri tipi è necessario costruire degli oggetti appositi.

Ecco un esempio di “infisso” che comprende parti completamente esterne all’apertura.

Applica Oggetto

Se si desidera applicare l’infisso nel vecchio modo, vale a dire tenendolo separato dall’apertura, è sempre possibile farlo selezionando l’apertura ed eseguendo il comando Applica Oggetto dal menù Elabora->Generazioni Automatiche->Applica oggetto

Correzioni e modifiche

• Adesso è possibile impostare il numero di vertici anche nell’arco e nel settore quando trasformo in poligono
• Specchia tura: adesso non perde la selezione dopo l’operazione
• Applica infisso: modifica larghezza finestra dal pannello aggiorna l’infisso applicato.
• Corretto bug inversione muri, prima scambiava il fronte con il dietro
• Gestione riempimenti: adesso cliccando su Ripristina valori di default se non presente valore archiviato ricarica quelli della cartella principale.
• Corretto bug copia su pianta. In alcuni casi la selezione dei poligoni copiati scombinava le spezzate.
• In impaginazione messo un controllo che ci sia sempre un elemento selezionato
• Correzione linee e quote dentro oggetti copiate e incollate o salvate.
• Corretto bug esportazione archi in dxf-dwg archi. Prima quelli invertiti non venivano esportati correttamente.



Domus.Cad 22.0

Differenze rispetto alla 4.0.20

Da questa versione cambia la modalità di numerazione delle versioni, con il numero principale che corrisponde all’anno di rilascio

Infissi parametrici

Sono stati introdotti gli infissi parametrici, vale a dire degli infissi definiti tramite i parametri relativi ai profili e al numero di ante che si adattano automaticamente alla forma delle aperture.

Vi sono quindi 4 modi di rappresentazione delle aperture:

• Vuote, con la sola parte muraria
• Con una superficie, eventualmente semitrasparente, che chiude l’apertura
• Con infissi costruiti e aggiornati automaticamente in base alla forma e dimensione delle aperture e in base ad alcuni parametri. Questi infissi sono semplici e veloci nella gestione.
• Con infissi applicati con la funzione Applica Infisso. Questo tipo di infisso può essere anche molto dettagliato e complesso, comprendente anche elementi esterni quali soglie, architravi, cornici ed altro.

La gestione avviene tramite il pannello delle finestre.

Il bottone Parametrico permette di inserire gli infissi parametrici.
Il bottone Applica infisso permette di applicare alle aperture oggetti costruiti in precedenza.
Il materiale vetro è il materiale applicato all’apertura, normalmente semitrasparente, ma può anche essere opaco
Il materiale Infisso è applicato agli infissi parametrici se presenti
Per inserire gli infissi parametrici è necessario prima selezionare le aperture interessate e poi cliccare sul bottone Parametrico.

Dopo avere cliccato sul bottone Parametrico appare la seguente finestra di dialogo:

Dove è possibile definire le dimensioni del profilo esterno del telaio della finestra, quelle degli elementi verticali e il numero di ante.

Confermando otteniamo il seguente risultato:

L’infisso è costituito da un oggetto, che può essere mosso in posizioni diverse rispetto a quelle di default, cliccando sull’icona degli oggetti e spostandolo.

Cambiando le caratteristiche della finestra l’infisso parametrico si adatta automaticamente alla nuova forma. Ecco ad esempio l’infisso sopra dopo aver cambiato la forma della finestra in ovale.

Correzioni e modifiche

• Corretto bug taglio oggetti. Prima gli elementi non coinvolti nel taglio sparivano
• Calcolo ingombro oggetto ora tiene conto delle trasformazioni
• Migliorata funzione secchiello. Prima in alcuni casi creava la spezzata non corretta
• Corretta la rappresentazione della selezione di una mesh con riempimento.
• Aggiunto il cursore secchiello
• Corretta conversione oggetti in segmenti.
• Corretta funzione converti in segmenti delle scale ruotate
• Spostamento di un nuovo vertice quota inserito. Adesso è subito modificabile.
• Corretto commando click sugli oggetti. Adesso aggiunge o toglie dalla selezione
• Corretto raggruppa in oggetto. Se c’era impostato un offset Z, lo applicava anche agli elementi raggruppati.
• Aggiunti distanza di aggancio e distanza intersezione al copia – incolla proprietà dei muri
• Calcolo perimetro spezzate adesso se il poligono è aperto non mette la lunghezza dell’ultimo lato.
• Corretto compattazione segmenti. In alcuni casi non venivano considerati i parametri inseriti

Domus.Cad 4.0.20

Differenze rispetto alla 4.0.19

Miglioramenti

• Adesso quando si cancella un materiale se questo è il materiale attuale viene aggiornata la lista e la texture nel pannello
• Adesso quando si cancella un materiale sono controllati anche gli elementi di default

Correzioni e modifiche

• Corrette quote delle finestre, è sempre messa sopra la larghezza e sotto l’altezza. Per disegni errati è necessario cliccare sulla porta o finestra.
• Corretto bug palette staccata. Prima staccando la palette principale dalla sua sede si potevano avere malfunzionamenti
• Corretta generazione luce solare, l’angolo verticale era aumentato di 90 gradi. Corretto anche il menù dei mesi, cambiando il mese sono aggiornati i dati dell’alba e del tramonto,
• Corretto bug selezione rettangolo. In alcuni  casi segmenti orizzontali e verticali non si riusciva a selezionarli con il rettangolo di selezione.
• Altre correzioni minori


Domus.Cad 4.0.19

Differenze rispetto alla 4.0.18

Nuove funzionalità

• Sono stati attivati i vari vincoli per l’inserimento e la modifica delle finestre (al punto, alla griglia, al centro ecc). L’attacco all’asse è disattivato se l’asse è quello di un muro.
• Attivata funzione pan (spostamento finestra) con il pulsante centrale sulla vista vettoriale


Miglioramenti

• Base e Altezza nei rettangoli nel pannello adesso tengono conto di eventuali deformazioni
• Lunghezza segmenti nel pannello adesso tiene conto di eventuali deformazioni

• Lunghezza muri nel pannello adesso tiene conto di eventuali deformazioni
• La deformazione solo assiale tiene conto dell’eventuale rotazione e trasformazione di muri e segmenti
• Riattivata progress bar sotto Vector Rendering per vedere andamento del calcolo.


Correzioni e modifiche

• Corretto taglia muri trasformati

• Corretto bug archiviazione ambiente operativo. Adesso il tipo di introduzione delle aperture viene messo correttamente.
• Corretto errore delle misure delle finestre secondo l’unità di misura considerata.

• Su Windows la chiusura della finestra poteva far apparire in maniera anomala la finestra della rigenerazione delle quote
• Corretto bug deformazione oggetto. Prima in alcuni casi si poteva avere anche una traslazione dell’oggetto.
• Corretto BUG annulla/ripeti poligoni. Prima non funzionava se si spostava il primo punto.
• Corretto bug poligoni forati. Prima spostando il primo vertice il foro veniva traslato
• Corretta elaborazione con offset nei muri in alcuni casi poteva non essere cancellato il vecchio
• Corretto bug Funzione congiungi coassiali in alcuni casi non posizionava correttamente le finestre se presenti
• Corretta normale negli oggetti contenenti solai forati
• Corretto bug duplicazione con offset,parallela e creazione di un oggetto contenete poligono/solaio forato. Prima il foro veniva creato in maniera errata
• Varie correzioni riguardanti la gestione dei vertici di poligono complessi,
• Corretto bug copia su pianta della vista vettoriale. In alcuni casi il profilo della sezione non veniva copiato
• Corretta serializzazione parallelepipedi e piramidi, non salvava l’altezza.
• Aggiornate misure dopo congiungi e taglia
• Corretto bug copia e incolla. Prima nei solai forati non venivano copiati i fori.
• Altre modifiche e correzioni minori. …



Domus.Cad 4.0.18

Differenze rispetto alla 4.0.17
Nuove funzionalità

• Nella preparazione dell’anteprima di stampa e della tavola da stampare appare una finestra che indica cosa sta succedendo:



  La barra indica i piani da impaginare e sopra è riportato il piano in fase d’impaginazione.
• Scorciatoie da tastiera, adesso i tasti per assegnare il colore sono diversi per Linee e Aree, secondo che il pannello in basso indichi Linee o Aree.

• Scrive la quota del lucido corrente nella barra di status

Miglioramenti

• Migliorata la stampa dei retini e degli spessori, in base allo spessore reale impostato.

• Migliorata la funzione di attacco e fusione dei muri.
• Migliorato l’ordinamento degli elementi inseriti con le funzioni Manda avanti e indietro. Eventuali ordinamenti anomali sono comunque corretti in fase di lettura dei file.
• Migliorata la selezione dei muri di spessore 0.
• Ottimizzato spostamento vertici della mesh. Aggiorna la clip area solo al rilascio del mouse. Le maniglie non cliccate non si attaccano più agli snap.
• Modificata la rappresentazione dei muri selezionati.
• Stringa nome piani troncata se troppo lunga


Correzioni e modifiche

• Adesso quando si seleziona un elemento con retino questo viene selezionato nella finestra della scelta. In questo modo si conosce con esattezza quale retino è utilizzato.
• Adesso quando viene selezionato un elemento se il colore del bordo o delle aree è presente nella tabella dei colori preferiti questo viene selezionato.

• Corretto lo spostamento di un muro per un vertice. Se tutte le maniglie sono selezionate il muro è spostato. altrimenti è modificato.

• Archiviata l’opzione invisibile in stampa assieme al progetto.
• Corretto spessore in stampa, che veniva più piccolo di quello visualizzato in anteprima.
• I valori di default dei pannelli Altro adesso sono utilizzati automaticamente nell’inserire nuovi elementi
• Corrette le quote con arrotondamento a 5. Funzionavano correttamente solo con unità di misura cm.
• Importazione oggetti con il drag&drop adesso è l’oggetto è subito selezionabile e spostabile
• Corretto bug su Windows in fase di creazione di oggetto, la finestra della scelta dell’anteprima poteva apparire in modo non corretto.
• Creazione oggetti con luci selezionate queste venivano spostate, adesso non sono inserite negli oggetti e rimangono al loro posto.
• Tolti i punti aggancio nella creazione degli oggetti
• Eliminato doppio cerchio quando si spostava un ellisse
• Separazione oggetti contenenti segmenti con terminali. Adesso i terminali sono messi in posizione giusta
• Corretto bug spostamento segmenti con terminali. Prima non venivano aggiornati correttamente i terminali se si spostava il primo vertice
• Corretto bug apertura file quando era visibile solo il piano attivo in 3d. Quando si creava una nuova finestra si verificava l’errore.
• Corretto bug deformazione oggetto. Prima se cliccavo su una maniglia per deformare l’oggetto si spostava l’oggetto
• Selezione dei muri, adesso disegna sempre il contorno riferito all’asse
• Per evitare l’introduzione di scale degeneri in inserimento è stato aggiunto un controllo in modo tale che la scala è accettata solo se la pedata calcolata è maggiore di 1 cm.
• Altre modifiche e correzioni minori.

Domus.Cad 4.0.17

Differenze rispetto alla 4.0.16
Nuove funzionalità

• Pannelli muri e segmenti. Nella modifica delle misure e degli angoli è stata aggiunta la scelta Entrambi.



  Nel caso di scelta dell’opzione Entrambi la modifica della lunghezza è fatta rispetto al centro in ambedue le direzioni.
  Inoltre l’opzione di default, alla partenza del programma, è Estremo 2, in modo che, lavorando con l’ultimo elemento selezionato, è immediatamente possibile correggere la lunghezza inserita graficamente.
• Numerazione dei vertici. Poligoni, muri e segmenti mostrano l’indice dei vertici quando l’elemento è selezionato singolarmente. Nella selezione multipla l’indice non è mostrato.




• Opzioni rettangolo di selezione. Sono state introdotte delle opzioni per la selezione degli elementi tramite un rettangolo di selezione. La scelta è tramite l’opzione Rettangolo di selezione del menù Modifica:



  Normalmente la selezione tracciando un rettangolo di selezione seleziona tutti gli elementi completamente inclusi, comprese le maniglie degli elementi limitrofi non completamente inclusi. Nel caso di spostamento delle selezione gli elementi inclusi vengono spostati, mentre le maglie di elementi esterni, spostandosi modificano tali elementi.
  L’attivazione dell’opzione Elementi intersecati fa selezionare anche gli elementi intersecati dal rettangolo di selezione.
  L’attivazione dell’opzione Senza maniglie isolate esclude dalla selezione le maniglie di elementi non selezionati.
• Rigenerazione quote. Se si modifica l’unità di misura o il numero di decimali delle lunghezze, dopo l’accettazione appare la seguente finestra:



  Nel caso di conferma tutte le quote sono aggiornate con i nuovi valori.



Miglioramenti

• Migliorate e ottimizzate la funzioni Porta sopra e Porta sotto per progetti con migliaia di elementi
• Gli elementi selezionati vengono messi in primo piano per modificarli facilmente. Tornano alla loro posizione quando sono deselezionati o con i comandi manda sopra manda sotto



Correzioni e miglioramenti

• Corretto errore nei retini dei muri in presenza di finestre con le mazzette.
• Cambiando la quota di un piano viene aggiornata la vista 3D
• Dopo la lettura i punti di attacco sono movibili e selezionabili
• Corretto errore annulla-ripeti sposta vertice muro
• Lettura file aggiorna minimo e massimo zvalue




Domus.Cad 4.0.16

Differenze rispetto alla 4.0.15
Nuove funzionalità

• Separa importazioni DWG-DXF. E’ stata aggiunta la funzione di separazione di un’importazione di un disegno nei formati DWG, DXF e DWF. Per utilizzarla è necessario impostare l’icona Oggetti e la freccia di selezione.
  Dopo aver selezionato il DWG-DXF il comando Separa Oggetto mostra una finestra di dialogo per scegliere come effettuare la separazione:



  Nel caso di separazione sul piano attuale tutti gli elementi dentro il DWG-DXF sono trasferiti nel piano attuale.
  Nel caso di separazione in piani diversi il programma crea nuovi piani con il nome uguale ai nomi dei piani del file importato e ogni elemento è trasferito nel rispettivo piano.

• Gestione dei punti. E’ stata attivata nei punti la gestione della coordinata Z. Le coordinate dei punti selezionati può essere modificata dalla palette delle coordinate assolute nel pannello d’ispezione. Cliccando su un punto le relative coordinate X, Y e Z sono visualizzate nella palette delle coordinate

Modifiche

• La griglia è più chiara e meno impattante. Inoltre diventa sempre più chiara riducendo lo zoom, fino a scomparire.
• Modificata la gestione di Stiramento parametrico. Rettangoli e ovali sono modificati senza creare un poligono
• Importa immagini le importa nel centro dell’area di lavoro
• Porta dentro importazione DWG-DXF porta nel centro dell’area di lavoro e non nel centro 0,0.
• Esportazione DOCFA. Adesso gli spessori sono calcolati in funzione della scala ed è stato aggiunto se la scala è sbagliata quando esporto in docfa.


Correzioni e miglioramenti

• Sono state ottimizzate alcune funzioni per velocizzare la selezione e la modifica di disegni molto grandi.

• E’ stato corretto il copia e incolla di elementi appartenenti all’importazione DWG-DXF. Venivano copiati spostati.
• E’ stato corretto il Duplica di elementi appartenenti all’importazione DWG-DXF. Venivano duplicati spostati rispetto al punto corretto.
• L’angolo verticale delle luci è stato limitato all’intervallo tra -90 e +90.
• Corretta la fusione dei muri dopo il comando Ritaglia.
• Migliorata l’importazione di file DWG-DXF.
• Corretto errore nella generazione computo. Quando il numero di categorie superava i tipi di computazione si generava un errore.
• Corrette varie funzioni di annulla-ripeti
• Quando lavori con palette staccate vanno in secondo piano, per palette staccate sono rese invisibili.
• Corretta gestione muri paralleli e sovrapposti. Adesso non viene segnalato niente ed è possibile effettuare l’annulla
• Tolte dalla stampa le divisioni delle pagine. Quando si apre la finestra di anteprima la prima volta aggiorna correttamente il check box della visibilità delle pagine
• Corretto errore nel posizionamento della finestra con distanza e larghezza quando il muro sul lato 1 era fuso Reso più chiaro il simbolo della posizione attuale.
• Dopo aver letto un file aggiorna correttamente la scala corrente nella barra di stato. Lasciava la scala naturale di default
• Dopo aver letto i parametri di default della camera aggiorna anche i valori nella vista 3D
• Miglioramento nell’importazione di vecchi progetti

• Altre modifiche e correzioni minori.



Domus.Cad 4.0.15

Differenze rispetto alla 4.0.14
Nuove funzionalità

• Il comando Ritaglia opera anche su cerchi, ellissi, rettangoli, archi, cilindri, parallelepipedi e poligoni arrotondati. Il taglio produce poligoni nel caso di elementi bidimensionali e solai nel caso di elementi tridimensionali. Piramidi e coni sono tagliati e trasformati in solai e perdono quindi la loro rappresentazione tridimensionale.
• Il comando Genera muri su selezione opera anche su cerchi, ellissi, rettangoli e archi. Gli elementi sono prima trasformati in poligoni, che poi servono come guida per la generazione dei muri.

Correzioni e miglioramenti

• L’estremità delle estrusioni sono generate in modo da proiettare le ombre correttamente
• Il comando Rototrasla ruota anche le quote correttamente.
• L’estrusione di una selezione multipla posizione i modelli creati in base alla posizione degli elementi generati in pianta. Prima posizionava tutti gli elementi nell’origine.

• Corretto errore arrotondamento poligoni. Prima se spostavo il primo vertice si aveva una traslazione del poligono.
• Corretta la generazione del modello 3d dei poligoni arrotondati
• Altri miglioramenti e correzioni minori



Domus.Cad 4.0.14

Differenze rispetto alla 4.0.13
Nuove funzionalità

• Salvataggio e copia immagine vista 3D. La finestra di dialogo per copiare o salvare l’immagine è stata diversificata tra assonometria e prospettiva. Nel caso di assonometria l’immagine è in misure reali, misurabile e quindi vengono proposte le misure reali e le dimensioni dell’immagine in pixel variano in funzione della risoluzione in stampa.
  Nel caso di prospettiva si scelgono invece le dimensioni in stampa, come fosse una foto, scegliendo anche la risoluzione.



  Sia le dimensioni reali che quelle in stampa proposte sono proporzionali alle dimensioni della finestra 3D.


• Spessori in stampa. Gli spessori delle linee utilizzati nella finestra dell’impaginazione e in stampa sono quelli in misure reali definiti nella finestra di dialogo degli Spessori. Questo potrebbe portare ad avere un aspetto diverso nelle stampe, ma è possibile intervenire con precisione scegliendo gli spessori reali in stampa in modo più preciso.
  Gli spessori convenzionali in pixel sono invece utilizzati nella finestra di lavoro.

• Stampa di tipo raster. Per evitare le differenze in stampa tra diversi driver di stampa e diversi sistemi operativi, la rasterizzazione delle stampe è effettuata direttamente dal programma, invece che dal driver delle stampanti. Il programma crea un’immagine della tavola a 600 dpi, che poi viene stampata.
  Tenendo premuto il tasto Alt durante la scelta della stampa dalla finestra d’impaginazione, viene usato il driver della stampante come nelle versioni precedenti.
• Esportazione DWG-DXF. E’ stata aggiunta l’opzione di esportare gli elementi tridimensionali suddivisi in facce. Questo è utile per importare da alcuni programmi di modellazione.


Modifiche

• Muoversi e cliccare nella finestra Vettoriale riporta le misure nella barra di stato. Questo permette di prendere delle misure nella finestra vettoriale nel caso di assonometrie, prospetti e sezioni.
• Aggiunti ToolTip a tutti i tipi di elementi con indicazione del sotto-tipo, ad esempio poligono, solaio o tetto.



Correzioni e miglioramenti

• Aggiunto Annulla-Ripeti alla copia vista vettoriale in pianta
• Corretto bug visualizzazione riempimenti a tratteggi. Prima se lo spessore dei tratteggi era maggiore di uno lo spessore non veniva visualizzato in modo corretto.
• Correzione nella gestione dei piani. Errore nella cancellazione di un piano vuoto. E’ stato corretto
• Cambiare le dimensioni di un oggetto aggiorna la vista 3D
• Corretto errore nel disegnare cilindri o parallelepipedi dentro un’immagine, Il programma usciva per errore nella finestra 3D
• Tolleranza in y opzioni vista vettoriale corretta. Prima prendeva il valore della z.
• Corretto bug duplica su altro piano. Prima in alcuni casi faceva errore.
• Riorganizzazione del pannello delle finestre per risparmiare spazio.
• Correzioni varie per eliminare errori nel copia e incolla di elementi vari
• Corretto duplica quote su altro piano
• La funzione copia proprietà adesso copia anche la trasparenza
• Lettura dxf/dwg adesso i vari elementi sono letti con l’ordine giusto


Domus.Cad 4.0.13

Differenze rispetto alla 4.0.12
Nuove funzionalità

• Retini con sfondo opaco. Nei pannelli dei rettangoli, dei solai, dei cerchi e degli archi è possibile impostare l’opzione Sfondo opaco. Se attivata gli elementi sono disegnati con sfondo opaco per cui anche tutti i retini sono disegnati con sfondo bianco, anche quelli bit-map, che nel precedente Domus.Cad 3.1 erano sempre disegnati con sfondo opaco.

• Attivato l’aggancio agli elementi interni agli oggetti per spostare esattamente un oggetto facendo corrispondere un punto interno ad esso ad un qualunque punto del disegno. L’aggancio avviene su un oggetto selezionato, per cui è necessario prima selezionare l’oggetto per poterlo agganciare.
• Preferenze Domus.Cad. E’ stata aggiunta un’opzione per vedere o no le informazioni contestuali sul disegno. Se l’opzione è disabilitata non appaiono più misure, aree, perimetri e altre informazioni quando un elemento è selezionato.
• Aggiunta la possibilità di importare ed esportare la tabella dei colori preferiti.
• Importazione vecchi file, aggiunta la possibilità di creare la tabella dei colori predefiniti in base alla vecchia tabella dei materiali
• Se sono selezionati due muri o due linee, nella barra di stato sono mostrati gli angoli formati dalla loro intersezione.

• Aggiunta nuova funzione: Converti Attributi aperture in testi. Converte le le misure delle aperture in testi. Funzione richiamabile dal menù elabora->generazione automatiche->Converti Attributi aperture in testi. Agisce sulle aperture selezionate.
• Attivato l’arrotondamento dei valori delle quote. Nel caso di arrotondamento a 10, se presenti i decimali, toglie il decimale che sarebbe sempre 0 e, nel caso di un solo decimale, scrive il numero senza separatore decimale. Permette in questo caso di scrivere le quote con un decimale in meno rispetto alle misure nei campi numerici




Modifiche

• Nella lettura dei vecchi file adesso i riempimenti bit-map sono importati con sfondo opaco
• Impedita la cancellazione delle maniglie selezionate, a meno che non siano maniglie di poligoni, quote o mesh, in tale caso sono cancellate assieme ai vertici collegati.
• Avviso nella cancellazione dei piani se il piano è impaginato.
• Controllo sulla modifica della disposizione dei piani e sulla loro cancellazione in caso di piani impaginati. Se un piano viene cambiato di ordine l’ordine in impaginazione viene aggiornato, se viene cancellato viene cancellata anche la relativa impaginazione
• Attivata la possibilità di spostare le aperture con le frecce. Premendo il tasto Maiuscole (traslazione parallela) insieme alle frecce destra e sinistra si ha lo spostamento lungo l’asse del muro. Premendo la freccia alto e basso si alza o abbassa il davanzale (soglia)
• La funzione ritaglia seleziona gli elementi tagliati per metterli in evidenza




Correzioni e miglioramenti

• Aggiunta la trasparenza tra le caratteristiche che vengono trasmesse nella duplicazione degli elementi e nel loro raggruppamento in oggetti. Non veniva trasmessa per alcuni elementi per cui un elemento semitrasparente perdeva la trasparenza duplicandolo o raggruppandolo in un oggetto.
• Modificati i colori dei testi nella status bar, differenziandoli se in dark mode
• Nel posizionamento delle linee di quota sono attivi tutti gli attacchi, per cui la linea di quota può essere posizionata allineata ad un’altra linea di quota o a qualsiasi altro elemento,
• Tolto errore in copia finestre senza che sia selezionato il muro. Le aperture da sole non possono essere copiate e incollate
• Corretto copia e incolla rettangoli con bordo invisibile. Non funzionava tra documenti diversi
• Aggiustata la direzione del ventaglio iniziale delle scale in pianta, sincronizzandola con il 3D.

• Cambiare il pianerottolo iniziale della scala aggiorna l’alzata.
• Corretta direzione freccia sul pianerottolo a ventaglio finale delle scale
• Corretto bug duplicazione parallela nei muri. Prima veniva creato un muro doppio
• Eliminati punti allineati nei poligoni creati con il secchiello, in modo da ottenere un poligono semplificato.
• Altre correzioni e modifiche minori



Domus.Cad 4.0.12

Differenze rispetto alla 4.0.11
Nuove funzionalità

• Attivata la versione Standard (Std) di Domus.Cad 4
• Il comando Intersezione diagonali può adesso funzionare anche senza segmenti selezionati. In questo caso è attivata una modalità di disegno per tracciare direttamente il segmento da utilizzare come base per le misure.
• Il comando di taglio con le forbici può funzionare anche senza una linea selezionata. In questo caso è attivata una modalità di disegno per tracciare direttamente il segmento da utilizzare per tagliare gli elementi sottostanti
• Drag e Drop. Il drag e drop sulla finestra di lavoro è stato esteso ai file DWG, DXF e DWF e i file di Domus.Cad.


Modifiche

• Il tipo di linea è assegnabile anche alle quote
• Aggiunte icone intersezione diagonali per rendere più evidente il significato delle misure da inserire.
• Trasformazione in poligoni di archi e poligoni arrotondati in funzione della loro dimensione, in modo da dividere in un numero di parti adeguato.



Correzioni e miglioramenti

• Importazione dxf/dwg migliorato calcolo posizione e rotazione dei testi
• Miglioramenti vari nell’importazione DWG, DXF.

• Secchiello. Corretto un errore che si verificava in presenza di scale nella zona da riempire.
• Corretti alcuni problemi relativi all’utilizzo delle funziooni di traslazione e modifica tramite coordinate assolute, relative e polari dal pannello d’ispezione.
• Le coordinate all’interno del pannello d’ispezione sono aggiornate anche in fase di disegno cliccando sulla finestra. Prima lo faceva solo se erano attivi alcuni strumenti.
• Messa a punto l’introduzione numerica, tramite pannello d’ispezione, di cerchi, archi e rettangoli. L’introduzione avviene in base alla modalità d’inserimento scelta. Se, ad esempio, inserisco un ellisse per diagonale, Dx e Dy sono i lati del rettangolo con quella diagonale, se per raggio, allora sono il raggio minimo e massimo.
• Zoom automatico calcolo corretto in presenza di dxf
• Corretto errore marker vertice 2 dei segmenti. Se inserito come default faceva errore al momento del disegno
• Corretto bug vector render. Le line sulla finestra vettoriale in alcuni casi venivano visualizzate con un spessore troppo elevato.
• Corretto bug raccordo circolare segmenti e muri. Prima in alcuni casi non veniva calcolato il raccordo corretto.
• Corretto bug scala automatica. Adesso per il calcolo della scala automatica sono considerati tutti i piani visbili.
• Corretta impaginazione quote. Le misure non venvano messe nel calcolo dell’ingombro.
• Aggiunto un controllo sull’aggiornamento delle luci nulle in Ogre
• Coretto bug quote. Quando si creava un oggetto contenete una quota cambiava il font
• Corretto bug quote. In caso di creazione e separazione di un oggetto venivano posizionate in modo errato



Domus.Cad 4.0.11

Differenze rispetto alla 4.0.10

Nuove funzionalità

• Scelta per colore nella selezione parametrica. Semplificata le gestione della scelta del colore. Se non ci sono elementi selezionati al momento dell’apertura della finestra viene preimpostato nella ricerca il colore di default della tipologia attiva al momento, questo permette di facilitare la ricerca per colore. Se ad esempio l’icona premuta al momento è quella delle linee, il colore di default delle linee è preimpostato. Se al momento dell’apertura della finestra della scelta parametrica c’è un solo elemento selezionato, allora il colore di questo elemento è preimpostato nella ricerca per colore. E’ sempre possibile naturalmente impostare un diverso colore di ricerca.
• Attivata selezione parametrica per gli elementi contenuti nei dxf-dwg

Modifiche

• Testi. L’angolo di ritazione dei testi nel pannello dei testi è adesso orientato come segmenti e muri, vale a dire in senso anti-orario con lo 0 orizzontale.

Correzioni e miglioramenti

• Aggiunto controllo sulla lettura dei vecchi file in modo da eliminare automaticamente solai degeneri.
• Richiesta salvataggio nel caso di editazione di testi.
• Migliorata selezione elementi I segmenti con linea “sottile” orizzontali o verticali non si riuscivano sempre a selezionarli.
• Corretto bug gestione tipi di linea. Prima se l’unità di misura era diversa da cm la modifica poteva avvenire con misure errate.
• Aggiunti alcuni messaggi di operazioni non permesse.
• Corretto bug esportazioni dxf/dwg. Prima il tipo di linea in esportazione veniva chiamato come su Domus.Cad e questo poteva causare errore perché Autocad non accetta caratteri tipo “:”, “spazi” etc. Adesso ha un nome standard che va sempre bene.
• Corretto errore Raccordo circolare con raggio dato tra segmenti. Prima una volta generato il raccordo gli elementi non si riusciva a selezionarli.
• Corretto Bug Elaborazione con offset su altro piano. Prima se erano coinvolti i muri non veniva effettuata la fusione
• Corretto Bug Duplicazione con offset su altro piano. Prima se erano coinvolti i muri non veniva effettuata la fusione
• Corretto bug. Non funzionava più la rotazione dell’oggetto cliccando su uno spigolo più tasto “Alt”
• Attivato scroll rotellina mouse quando ci sono immagini come sfondo
• Migliorata importazione DWG-DXF




Domus.Cad 4.0.10

Differenze rispetto alla 4.0.9

Nuove funzionalità

• Forature. Gli elementi cerchio, ellisse e rettangolo possono essere utilizzati, oltre ai poligoni, solai e tetti, per forare altri poligono, solai e tetti. Inoltre è stata migliorata l’operatività nella selezione degli elementi di foratura e da forare, che prima, in alcuni casi creava delle difficoltà nel selezionare.
• Computo. Gli oggetti sono stati aggiunti nel computo. In base all’opzione di contabilizzazione impostata nel pannello degli oggetti, può essere contabilizzato il numero, la superficie d’impronta o il contenuto. In questo ultimo caso vengono aggiunti al computo gli elementi contenuti nell’oggetto.
• Aggiunta nuova funzionalità: converti attributi in testo. Richiamabile dal menu elabora o con la scorciatoia da tastiera Ctrl-7 (Windows) o Comando-7 (MacOs).
• Navigazione 3D. Se la linea della camera è selezionata, il movimento della rotellina del mouse o del trackpad alza e abbassa contemporaneamente la quota della camera e del punto osservato, lasciando invariata la posizione in pianta. Il movimento avviene indipendentemente dal tipo di controllo nella vista 3D ed è diverso rispetto all’azione della rotellina in modalità soggettiva.
• Aggiunto un campo nel pannello dei poligono per indicare il numero di vertici. Se il numero di vertici è superiore a 100 non vengono aggiunte automaticamente le misure dei lati, Il bottone Aggiorna Misure le aggiorna manualmente anche ai poligoni o solai con numero di lati maggiore di 100.


• Importazione dxf/dwg messo avvertimento se layout privo di elementi e messo un rettangolo di ingombro minimo.

Modifiche

• In selezione parametrica è necessario abilitare la ricerca sui vari tipi ti parametri grafici per poterli impostare e modificare. Questo rende più evidente quali parametri sono applicati alla ricerca.

Correzioni e miglioramenti

• Fusione muri. La fusione dei muri avviene anche per muri spostati numericamente,
• Scale. Per scale ruotate in fase di inserimento non veniva memorizzata la rotazione nel salvataggio e nelle operazioni di Copia e Incolla, raggruppa in oggetto e duplicazione. L’errore è stato corretto. Il problema non c’era per le scale ruotate dopo il loro inserimento.
• Corretto bug archi di cerchio degeneri. Per l’introduzione di un arco o cerchio adesso il raggio deve essere maggior di un pixel video.
• Corretto bug esportazione Dxf/dwg 3d. In alcuni casi l’esportazione di Gridmesh poteva avere dei vertici errati
• Corretto il coefficiente di precisione nel collegamento in spezzate per scale grandi (es. 1:1).
• Corretto attacco ai vertici con scale molto grandi.
• Migliorato doppio click su vari elementi.
• Corretto bug selezione piano attivo quando la finestra 3d non era attiva. Prima su windows si generava un errore.
• Corretto bug apertura nuovo documento. Prima tornando al vecchio alcune volte non si riusciva a riattivare l’interfaccia.
• Corretto bug funzione espandi/riduci elementi. Introducendo un valore con la virgola al posto del punto l’espansione o riduzione era nulla
• Corretta rappresentazione 3D nella finestra vettoriale di elementi importati tramite DWG-DXF.
• Corretta esportazione DWG.DXF delle grifMesh. Non funzionava bene con le estrusioni e i modelli del menù modella.
• Corretto bug separazione oggetti con il pulsante destro. Prima non si riusciva più a selezionare gli elementi con il rettangolo di selezione. Era necessario cliccare nuovamente sulla freccia.
• Migliorata importazione retini di Autocad
• Lettura vecchi file, adesso importa anche i retini autocad. Corretto angolo disegno riempimenti autocad
• Corretto bug ctrl(Commando)+click. Adesso se nella selezione ho due muri o due segmenti mette il tipo selezione corretto ed effettua le operazioni richieste,
• Tolta la possibilità di chiudere la palette principale.
• Rotazione su click del mouse. Adesso funziona correttamente anche cliccando su un vertice di un elemento.

Domus.Cad 4.0.9

Differenze rispetto alla 4.0.8

Nuove funzionalità

• Aggiunta possibilità di selezionare gli elementi tramite intersezione con il rettangolo di selezione premendo il tasto alt. Se il tasto Alt è premuto sono selezionati sia gli elementi contenuti che quelli intersecati.
• Adesso se c’è almeno un testo selezionato premendo CTRL (Windows) o Comando (MacOs) con i tasti “+” o “-” si incrementa o diminuisce la dimensione del font.
• Nuova funzionalità: attivato la traslazione del disegno con il mouse. Può essere effettuata con la nuova icona  dalla palette in alto, dal comando da menù Vista->Traslazione disegno o con il pulsante centrale del mouse.
• Attivato tasto Esc per annullare alcune operazioni correnti, ad esempio zoom finestra, riposizionamento globale assi coordinate etc.
• Nuova funzionalità: introdotta la funzione per il calcolo automatico dell’area di lavoro. E’ possibile richiamarla dai parametri Domus.Cad e utilizza l’ingombro del disegno più un margine di 1 metro. L’area di lavoro è quella all’interno della quale si spostano le scroll-bar e dove è più rapido muoversi.


• Converti attributi in testi per vari tipi di elementi (per ora funziona selezionando e premendo “h” poi sarà inserita la voce di menù). Usa il font di default dei testi. Inserisce dei testi vicino agli elementi o nel loro centro in base al tipo di computazione assegnato.


• Aggiunto il comando esci nel menu archivia (ctrl+Q) su windows
• Aggiunta l’icona Zoom selezione  nella palette.
• Le importazioni di file DWG e DXF, che dopo l’importazione sono raggruppate in un unico elemento e gestite anche come gruppo, sono separabili con lo stesso comando degli oggetti, Separa oggetto. Il gruppo deve essere selezionato quando è attiva l’icona degli oggetti e si esegue il comando Separa oggetto. Dopo la separazione gli elementi grafici sono parte del piano corrente e possono essere trattati come tutti gli altri elementi del piano.

Modifiche

• Sono state modificate le dimensioni delle viste predefinite nella finestra 3D in modo da inquadrare il modello con dimensioni maggiori.
• Il comando duplica aggiunge le maniglie selezionate agli elementi duplicati. In questo modo è possibile muovere tutta la selezione prendendola per una delle maniglie.
• Modificata la scelta delle dimensioni del foglio e della stampante, sia nella finestra dimensioni che in fase di stampa. La stampante si sceglie direttamente dalla finestra delle dimensioni del foglio e il formato di stampa è utilizzato per definire pagina e orientamento.


• Cambiata la sensibilità per lo spostamento degli elementi. La distanza sotto la quale i movimenti degli elementi sono annullati è stata diminuita.
• L’icona Cancellazione nella palette in alto è stata spostata accanto alle icone Taglia, Copia e Incolla.

Correzioni e miglioramenti

• Migliorata la funzione Fori su immagini. Adesso le figure di taglio non vengono associate alle immagini, che creava problemi su eventuali tagli successivi e rimanevano visibili dentro l’immagine originale.
• Corretto bug Ctrl-Click su Windows o Commando+click su MacOs. prima l’elemento cliccato non veniva aggiunto alla selezione.
• Corretto bug zoom finestra. Prima se ero in stato di selezione e avevo degli elementi selezionati perdevo la selezione.
• Corretto click su vertici di linee e poligoni. Non inseriva le distanze e gli angoli nel pannello di ispezione e non permetteva la modifica numerica
• Corretto bug aggancio su intersezione. Adesso trova anche le intersezioni tra muro e muro.
• Corretto bug doppio click sui testi delle quote e le misure degli elementi Prima facendo un doppio click su di essi si apriva il pannello dei testi
• Corretto bug editazione testi. In alcuni casi l’editazione dei testi poteva non prendere il carattere spazio
• Corretta gestione pulsante destro. Adesso se premo il pulsante destro mi appare solo se sono nella vista principale ed eventualmente non deseleziona gli elementi già selezionati.
• Corretto bug assegnazione materiale. Prima assegnando un materiale ad una parte del solaio non visibile generava errore.
• Corretto bug chiusura finestra principale. Adesso quando viene chiusa una finestra con il 3d attivo questo viene ricreato su una presente se esiste.
• Correzione BUG inserimento oggetti. Utilizzando le finestre personalizzate degli oggetti non si riusciva più ad inserire l’oggetto scelto.
• Correzione modifica campi pannello misure dell’ispettore dopo click sulla pianta in fase di selezione. Usciva il programma perché non trovava elementi selezionati
• Corretta visualizzazione 3D per spessori minori di 1 cm nei solai.
• Il copia e incolla di testi a rettangolo variabile mantiene le maniglie su vertici, che venivano perse
• Le modifiche delle caratteristiche dei setti funzionano adesso anche dopo copia e incolla, duplicazione e salvataggio. Se il testo contiene codice HTML, ad esempio dopo un copia e incolla da altre applicazioni, il codice è annullato e la visione è in testo pieno
• Migliorati stampa, PDF e immagini delle tavole su Windows.
• Attivato il copia e incolla e il duplica dei gruppi derivanti dall’importazione DWG-DXF. Prima venivano esclusi da queste operazioni.

Domus.Cad 4.0.8

Differenze rispetto alla 4.0.7

Nuove funzionalità

• Aggiunta nelle preferenze l’opzione per aprire i file con la finestra di apertura di sistema. Se abilitata non viene usata la finestra di apertura con visione dell’anteprima, ma la finestra standard del sistema operativo, senza anteprima.
• Aggiunta l’opzione bordi visibili anche a rettangoli, ellissi e archi, oltre ai poligoni dove era già presente. A video sono rappresentati con una linea molto sottile e molto chiara, mentre in stampa e nelle esportazioni sono completamente invisibili.
• Salvati come ambiente operativo anche il tipo di offset corrente (parallelo o coordinate o nessuno)
• Aggiunto trasla Z anche a duplica e duplica su piano
• Attivata l’opzione z “Modifica vertici” per le operazioni di traslazione. Alzano i vertici di solai e tetti, l’altezza di muri, cilindri, coni, parallelepipedi e piramidi.



Modifiche

• Se al momento del salvataggio dell’ambiente operativo non è presente la luce direzionale di default, i nuovi lavori sono aperti senza luce di default.
• Cliccando in selezione sulle varie icone viene abilitata la palette delle funzioni. Prima non succedeva per tutte le icone.
• Aggiunto colore di default trasparente, utile elementi in parte invisibili (esempio bordi dei muri invisibili)
• modificato il comportamento degli attacchi con deformazione solo assiale. Se si attacca un punto lontano il vertice spostato va esattamente in corrispondenza della perpendicolare dal punto agganciato all’elemento modificato. In questo modo è corretto anche l’attacco delle quote.
• La misura minima in introduzione di segmenti e muri, per evitare di introdurre elementi cortissimi accidentalmente, tiene conto della scala video attuale.
• Esportazione tratteggi dxf/dwg
• Cambiato il tipo di linea punteggiato
• Attivata l’opzione z vertici per le operazioni di traslazione. Alzano i vertici di solai e tetti, l’altezza di muri, cilindri, coni, parallelepipedi e piramidi.
• Adesso la finestra di apertura dei documenti e delle immagini viene visualizzata in modo tale che la dimensioni del pannello contenente la lista delle cartelle predefinite abbia più spazio e che una volta ridimensionata questa viene ricordata nelle aperture successive.

Correzioni e miglioramenti

• Migliorata la generazione dello stato sovrapposto con demolizioni e nuove costruzioni
• Corretto errore nella lettura vecchi file.
• Su windows nel caso di pressione del pulsante annulla, in alcuni casi, non era possibile introdurre elementi.
• Correzione della gestione dei font, dopo il cambiamento di un font non accettava alcuni stili
• Correzione cerchio e arco per 3 punti con i primi due punti esattamente orizzontali
• Aggiunto attacco alle maniglie. L’aggancio alle maniglie tiene conto anche delle opzioni di aggancio dei piani
• Corretto apertura con doppio clic con programma chiuso su Mac Os, non chiede il nome per risalvarlo successivamente.
• Corretta elaborazione e duplicazione in direzione Y, che funzionava con segno invertito
• Esportazioni testi: aggiunti font, sottolineato corsivo e bold
• Corretto bug immagini. Prima alcune immagini situate nei piani non attivi potevano essere invisibili.
• Corretto bug sulla funzione copia vista 3d in pianta. Prima prendeva sempre lo sfondo trasparente indipendentemente dalla scelta.

Domus.Cad 4.0.7

Differenze rispetto alla 4.0.6

Nuove funzionalità

• Aggiunta la cancellazione dei vertici di poligoni e mesh con Alt-Click su di essi.
• Spostamento elementi selezionati con Tasti freccia:
  • Mac:
    • Tasto freccia -> Passo Traslazione (valore impostato nelle preferenze)
    • Tasto freccia+Option->Passo griglia
    • Tasto freccia+Commando->Passo Traslazione*10
    • Tasto freccia+Option+Commando->Passo griglia*10
    • Tasto freccia+Control->Passo Traslazione*100
    • Tasto freccia+Option+Control -> Passo griglia *100
    • Tasto freccia+Control+Commando ->passo freccia
  • Su windows

    • Tasto freccia -> Passo Traslazione (valore impostato nelle preferenze)
    • Tasto freccia+Alt->Passo griglia
    • Tasto freccia+Control->Passo Traslazione*10
    • Tasto freccia+Alt+Control->Passo griglia*10
    • Tasto freccia+Alt+WIN -> Passo griglia *100
    • Tasto freccia+WIN+Control+Alt ->passo freccia * 5 <—– Premuto anche alt a differenza di MAC
• Aggiunti nuovi comandi al menu pop-up che appare premendo il tasto destro del mouse:



Modifiche

• Il menu dei piani impaginati nella finestra di impaginazione seleziona il piano scelto. Questo permette anche di cancellare un piano vuoto o un piano fuori pagina e inoltre di selezionare piani dietro altri.

Correzioni e miglioramenti

• Migliorata l’importazione dei testi da DWG-DXF-DWF e migliorati altri punti.
• Migliorato il calcolo dell’ingombro dei piani nell’impaginazione che potevano lasciare fuori qualche parte del disegno
• Corretto aggiornamento della posizione delle misure misure dopo lo spostamento del primo vertice di poligoni o mesh
• Adesso se faccio un doppio click sul documento quando faccio salva non mi chiede il nome.
• Messo il nome del documento anche in apertura con doppio click.
• Cambiata la routine per aggancio alla griglia, adesso funziona anche per valori < 1
• Corretto bug secchiello. Prima il poligono generato non veniva messo in cima e in alcuni casi non si riusciva a selezionare.
• Corretto bug Vector render. Prima in alcuni casi venivano generate delle facce non inerenti al disegno
• Corretto bug selezione parametrica. Prima premendo il pulsante aggiungi non si aveva più la selezione in base al pulsante premuto.

Domus.Cad 4.0.6

Differenze rispetto alla 4.0.5
Correzioni e miglioramenti

• Spostando il cursore della sezione nella finestra 3D si sposta la linea di sezione in pianta, facendo vedere dove avviene la sezione.
• Correzione posizione della camera sulle posizioni di default. Non prendeva bene le dimensioni del modello.
• E’ stata cambiata la gestione dei riempimenti delle mesh, che creavano dei rallentamenti con mesh complesse. Adesso sono molto più veloci.
• Nel copia immagini e salva immagini non metteva i marker delle quote e delle linee e non metteva correttamente i testi delle quote. E’ stato corretto.
• Genera le cartelle di supporto per le preferenze se non esistono.

Domus.Cad 4.0.5

Differenze rispetto alla 4.0.4

Nuovi filmati tutorial

• Domus.Cad 4 – Le luci
• Domus.Cad 4 – Impaginazione tavole

Correzioni e miglioramenti

• Non metteva le preferenza salvate nella prima finestra aperta, ma solo sulle successive. Il problema è stato risolto.
• Non teneva conto della visibilità dei piani, se non con solo visibile il piano corrente. Risolto.

Domus.Cad 4.0.4

Differenze rispetto alla 4.0.3
Correzioni e miglioramenti

• All’apertura della tabella dei piani è selezionato il piano corrente
• Corretto errore nella tabella dei piani che cancellando dei piani poteva generare un errore nel programma.
• Nell’esportazione Immagini del piano corrente attivata la scelta della risoluzione, migliorata la precisione nel calcolo della dimensione dell’immagine esportata e calcolata in modo corretto, la dimensione in pixel dell’immagine che verrà salvata.
• Aggiornamento dei pulsanti dell’interfaccia dopo aver letto i parametri di default nel nuovo documento e dopo aver letto un file
• Migliorata la sensibilità agli attacchi in funzione della scala video, che in precedenza generavano degli attacchi agli elementi errati con scale video molto grandi.
• Corretto errore nei pannelli dei muri che mostravano sempre il muro di default invece che quello selezionato e non erano attivati lunghezza e angolo.
• Corretta apertura con doppio-click dei documenti su MacOs.
• Aggiunto aggiornamento istantaneo del 3D quando si mette invisibile una faccia di un muro
• Corretto errore nel pannello delle finestre che mostrava un’altezza della finestra selezionata errata.

Domus.Cad 4.0.3

Differenze rispetto alla 4.0.2

Nuove funzionalità

• I comandi del pannello di ispezione in basso per cambiare colori delle linee, colori delle aree, stili delle linee, spessori delle linee e riempimenti, sono applicati anche a tutti gli elementi all’interno di oggetti selezionati. Se ad esempio viene cambiato il colore delle aree ad un oggetto allora tutte le aree con un retino bitmap assumono il colore scelto. Le azioni sono annullabili.

Modifiche

• Modificata la prima maniglia degli elementi per renderla più visibile . Corrisponde anche all’estremo 1 di segmenti e muri.

• Cambiata la formattazione della finestra unità di misura in modo da vederla corretta anche su Windows
• Riattivato doppio click per aprire documenti su Windows
• Gestione riempimenti, aumentato il numero di decimali nei tratteggi dei riempimenti scalabili. Adesso è più agevole la modifica se l’unità di misura scelta è metri

Correzioni e miglioramenti

• Corretta l’applicazione infisso per le porte.
• Modificata e migliorata rappresentazione di mesh con retini
• Ottimizzato il taglia degli elementi e corretto quello degli oggetti.
• Cambiato il boundingRect di alcuni elementi.
• Aggiustatati i double click sugli elementi per renderli più responsivi
• Corretto zoom con la rotellina del mouse con comando-control per zoomare sulla finestra
• Corretto il modulo Superrailing che scambiava interasse elementi verticali e inclinati
• Corretto bug importazione vecchi file, adesso i nomi dei piani con i caratteri accentati sono letti correttamente
• Messo un controllo nel copia e incolla dei segmenti se lo spessore non è presente nela lista degli spessori. Avviene perché in caso di tasselli la lista non tiene conto degli spessori dentro i tasselli.
• Corretta rappresentazione 3D di mesh non smussate all’interno dei oggetti raggruppati.
• Aggiunto calcolo altezza oggetto tutte le volte che lo crea per qualsiasi motivo.
• Modificato trasforma in poligono, che mantiene la posizione originaria dell’elemento di partenza

Domus.Cad 4.0.2

Differenze rispetto alla 4.0.1

Nuove funzionalità

• Aggiunto il nuovo tutorial Esempio 4 per l’uso dell strumento forbici e per la foratura di solai e tetti
• Sono stati aggiunti 4 bottoni nel pannello di ispezione per ruotare orario e antoorario di 90 gradi e per specchiare in orizzontale e verticale


• Dettagliate le operazioni del menù elabora secondo il sotto-tipo di elemento (es. poligono, solaio e tetto)
• Nella finestra di dialogo per l’apertura dei file vengono mostrate a sinistra le ultime 5 cartelle utilizzate e l’indirizzo per accedere ai dispositivi esterni
• Aggiunti i comandi Piano Successivo e precedente al menù Piani con le scorciatoie da tastiera Ctrl+ e Ctrl- su Windows e Comando + e Comando – su MacOs.
• Aggiunte varie scorciatoie da tastiera tra le quali il tasto cancellazione per Cancella. Dettagli >
• Selezione prametrica del colore con tolleranza scelta tramite un cursore. Vengono ricecati gli elementi con colore prossimo a quello indicato


• Nella selezione parametrica è stata aggiunta la selezione delle quote
• La maniglia iniziale degli elementi è graficamente diversa, in modo da evidenziarla. Questa maniglia individua il vertice 1 per segmenti e muri, il punto centrale per cerchi, rettangoli. Ecco un esempio per i segmenti:



  Dove la maniglia corrispondente al vertice 1 ha la forma .

Modifiche

• Per i numeri reali utilizza il separatore decimale di sistema, per l’Italia normalmente è la virgola. In ingresso possono essere utilizzati indifferentemente il punto e la virgola
• Attivato il bottone Chiudi della finestra del computo
• Non effettua il computo dei piani vuoti

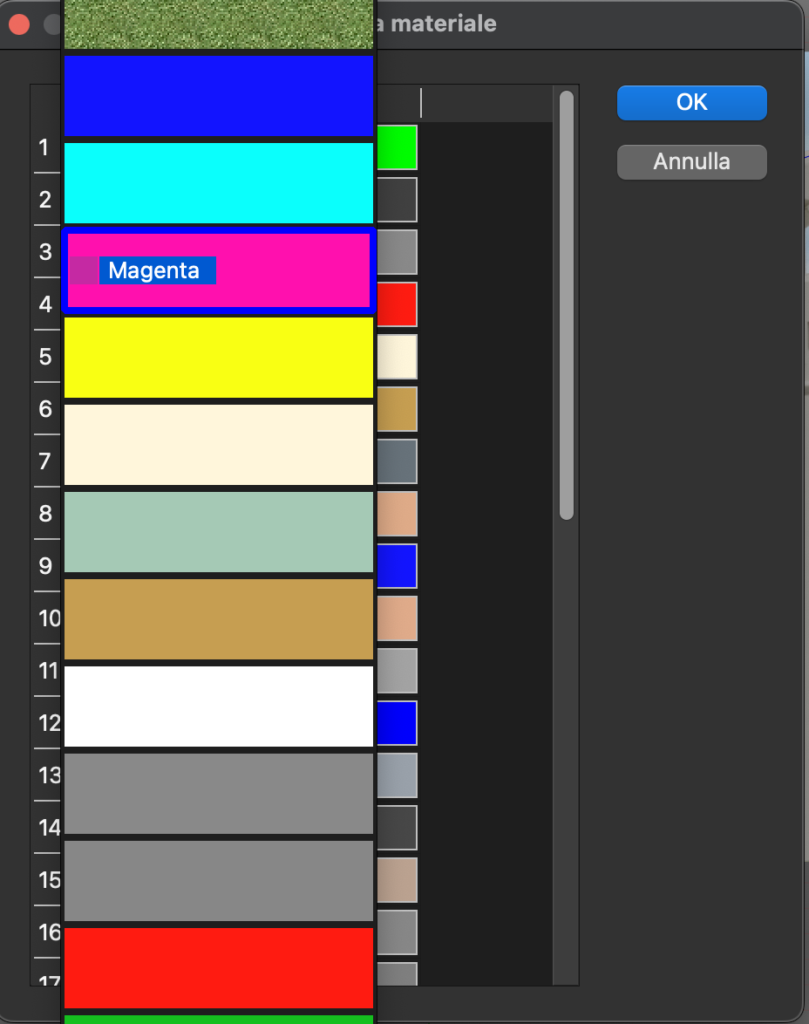

• Cambiata la miscelazione dei colori con le texture per i materiali
• Aggiornate molte icone
• Aumentati di due decimali i valori nella finestra dei riempimenti

Correzioni e miglioramenti

• Corretta la formattazione di Copia tab per renderla compatibile con iT- Tabulae
• Le varie forme di navigazione in 3D, dalla pianta, Orbitale e Soggettiva sono ora sincronizzate tra loro ed è possibile passare dall’una all’altra senza perdere la posizione
• Corretta l’esportazione DOCFA
• Corretto l’aggiornamento della finestra dopo ogni cambiamento di piano. Non aggiornava correttamente la finestra cambiando piano con il solo piano corrente visibile
• Corretta duplicazione 3D degli oggetti e la generazione in oggetto di alcuni moduli che creavano un duplicato nella finestra 3D e obbligavano a rigenerare il modello 3D
• Nella archiviazione tetti e solai è salvata anche la complanareità
• Corretta l’archiviazione delle porte e finestre
• Corrette le modifiche tramite coordinate relative e polari di segmenti e muti
• Corretta la variazione degli angoli del vertice 1 dal pannello dei muri e dei segmenti
• Corretto errore Copia finestra, che faceva uscire il programma
• Salva ambiente operativo salva anche le dimensioni della finestra principale
• Correzioni al testo e all’esportazione del computo metrico
• Salvataggio trasparenza degli elementi
• Deseleziona gli elementi quando si cambia piano
• Corretto bugin apertura file. Prima non venivano settati correttamente le scrollbar quando si apriva un file con un’area di lavoro estesa.
• Regolato scroll orizzontale mouse con rotella su MacOs. Adesso lo scroll verticale e orizzonatle hanno lo stesso passo.

Domus.Cad 4.0.1

Differenze rispetto alla 4.0.0

• Aggiunta progress bar nella finestra del rendering vettoriale che mostra le fasi di calcolo
• Modifica etichette dimensioni finestre e porte conformemente alle norme UNI. E’ stato inserito un limite di una inclinazione di 10 gradi dei muri quasi orizzontali, dove vale la posizione sinistra-destra (non prevista dalle norme) rispetto a dove vale la regola della larghezza sopra e altezza sotto. In pratica i muri fra -10 e +10 sono considerati orizzontali ai fini della posizione delle etichette delle misure delle finestre e porte.
• Modifica della larghezza finestra da selezione multipla. Adesso funziona su tutte le finestre selezionate dentro un pannello murario. Prima funzionava solo su una di esse
• Riattivate le elaborazioni con offset con rotazione attorno all’origine locale (oltre che a quello globale)
• Riattivato ruota rotazioone attorno al punto cliccato e all’origine locale (oltre che all’origine globale già esistente)
• Corretta modifica di finestra centrata con distanze dagli estremi
• Corretto errore nella generazione dell’arco per 3 punti
• Corretto salvataggio luce solare. Non archiviava le preferenze su disco
• Velocizzata apertura DXF/DWG
• Aggiunti controlli in itemchange di diversi tipi di elementi che non li faceva mettere nella lista degli elementi selezionati, disattivando alcune funzioni sugli elementi selezionati che adesso sono attive

Domus.Cad 4.0.0

Differenze rispetto alla FC2

• Importazione di modelli 3d in vari formati dal menù Piani
• Importazione IFC dal menù Piani
• Importazione PDF adesso viene richiesta la risoluzione di trasformazione, la scala di riferimento e la pagina da importare
• Completata esportazione IFC
• Aggiunto il rettangolo alla foratura delle immagini
• Il comando Fori funziona anche per le immagini con poligoni, rettangoli e cerchi o ellissi
• Le luci sono selezionabili solo se l’icona delle luci è attiva o se è premuto il tasto Ctrl (Windows) o Comando (MacOs.
• Varie correzioni e miglioramenti alla funzione Taglia elementi attivi o tutti
• Cambiate le impostazioni iniziali della posizione della camera e della luce direzionale.
• Defautl altezza tipo porte e tipo finestre differenziati
• Inserito salvataggio e lettura dei valori delle varie opzioni del rendering vettoriale. I valori sono salvati con Salva ambiente operativo e impostati all’apertura di un nuovo prpogetto.
• Corretto errore parentItem in boundingRectche generava errore ne comando Copia.
• Corretto taglio degli archi
• Stemati i materiali delle scale
• Modifica al check box della visibilità della superficie delle finestre per consentire la modifica multipla.
• Registrazione delle caratteristiche della stampante e del foglio
• Scansione dei vari rendering engine presenti su computer in modo che ne venga scelto uno funzionante.
• Dopo dimensione disegno ritorna sull’anteprima di stampa
• Correzione 3D Superrot che ne creava 2 nella finestra 3D
• Gestione mesh smussate e non smussate
• Corretto il cursore ampiezza di campo in caso di assonometria
• Risolto il problema della selezione con sotto un’immagine in un altro piano visibile
• Corretto bug generazione Modfello 3D Aperture con Archi. Prima il modello veniva generato senza alcune facce.
