Point Cloud veloci con Domus.Cad
Molti programmi asseriscono di effettuare la mosaicatura di più foto, ma intendono anche cose molto diverse tra loro. Alcuni addirittura si limitano a raddrizzare molte foto nello stesso documento, ma poi lasciano all’utente il compito di rimontarle assieme ad occhio con programmi di fotoritocco. Escludendo questo ultimo tipo di programmi, si possono comunque avere molti casi e possibilità.
- Mosaicatura di precisione o approssimata. Nella mosaicatura di precisione i fotogrammi sono allineati e sovrapposti in base a punti di riferimento misurati e precisi, in quella approssimata la mosaicatura è ottenuta muovendo i fotogrammi con il mouse e sovrapponendoli “a occhio”.
- Mosaicatura relativa o progressiva. Nella mosaicatura relativa ogni fotogramma è sovrapposto al precedente usando 2 o più punti in comune; un piccolo errore si amplifica in modo anche esagerato proporzionalmente al numero di fotogrammi che compongono il mosaico. Nella mosaicatura progressiva o assoluta ogni fotogramma è posizionato in modo indipendente appoggiandosi a punti misurati rispetto ad un riferimento assoluto; gli errori non si sommano e rimangono molto contenuti e indipendenti dal numero di fotogrammi utilizzati.
- Mosaicatura da un solo piano o da piani diversi. Se la facciata di un edificio ha corpi avanzati o arretrati, ognuno di essi è su un piano diverso e quindi il prospetto deve essere ricostruito tramite un mosaico di più foto o di parti diverse della stessa foto.
- Mosaicatura di parti non contigue. Spesso non è possibile fotografare alcune parti di un edificio perchè non sono accessibili o hanno altri elementi molto vicini che le nascondono, come ad esempio un albero. In questo caso è importante che il programma di fotogrammetria possa comunque creare un mosaico corretto e in scala, anche se incompleto in alcune parti.
- Mosaicatura per sovrapposizione. Consiste nell’eseguire foto alla facciata generale ed altre foto a dettagli della facciata che successivamente sono sovrapposti esattamente all’immagine principale per aumentare il dettaglio e la precisione dove necessario.
- Mosaicatura di superfici curve. Anche nel caso di superfici curve o irregolari è necessario poter effettuare la mosaicatura, perchè in questo caso è ancora più indispensabile effettuare riprese da punti diversi. Naturalmente è possibile fare questo tipo di mosaicatura solo se il programma gestisce il raddrizzamento di superfici curve o irregolari.
- Mosaicatura su base disegnata. Si tratta in questo caso di mappare fotografie o parti di fotografie sopra ad un disegno, importato normalmente tramite qualche formato standard vettoriale o raster. Ogni parte di fotografia è fatto corrispondere ad una parte del disegno in scala con risultati molto efficaci.

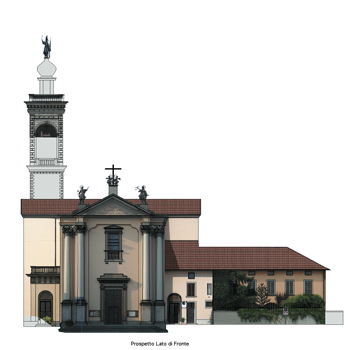

Immagine ottenuta raddrizzando parti di alcune fotografie di un edificio e facendole corrispondere alle corrispondenti parti di un disegno tecnico in scala. Il prospetto è formato da elementi posti su piani diversi. In questo lavoro sono state utilizzate assieme diverse tecniche, quali lavorare per parti, la mosaicatura e le trasparenze
(lavoro dell’Arch. Matteo Lamberti)

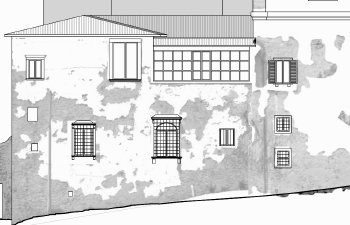

Mosaicatura di immagini non contigue mappate su un disegno importato in DigiCad 3D (arch. Matteo Lamberti)
Mosaicatura di immagini riprese su piani diversi e posizionate automaticamente nella giusta posizione in base a punti di attacco ripresi con uno strumento topografico
Vedi l’articolo completo Fotogrammetria architettonica
Maggiori informazioni su DigiCad 3D …
