DigiCad 3D elimina la deformazione prospettica, elimina la deformazione ottica, calibra vecchie mappe, importa e esporta in tantissimi formati, converte PDF in disegno, tratta le immagini in vario modo. Con il rilascio della versione 26 altre funzioni importanti si aggiungono alla lista.
Vettorizzazione disegni
Questa è la funzione più interessante della nuova versione, DigiCad 3D aveva già una funzione Vettorizza, che però era indicata per immagini con aree piene di colore, come ad esempio loghi, ma i risultati con disegni tecnici non erano ottimali.
La funzione di vettorizzazione dei disegni invece è ottimizzata per lavorare su immagini composte da linee, poligoni ecc.
Ha delle procedure che tengono conto dello spessore delle linee ed è in grado di vettorializzare sia linee spesse che sottili.
Riesce a scartare il rumore di fondo di vecchie mappe, come ad esempio le mappe catastali dii impianto, dove è fondo è giallastro e non uniforme.
Una serie di parametri permettono di vedere in anteprima il loro effetto, fino ad ottenere il risultato migliore.

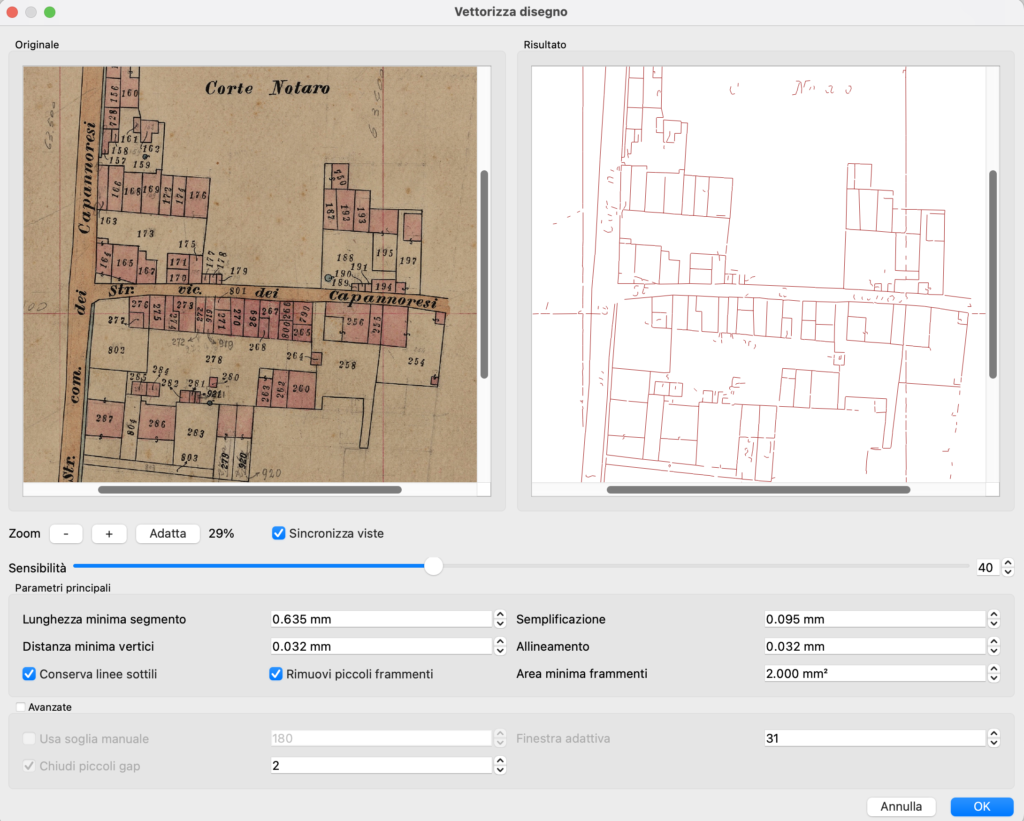

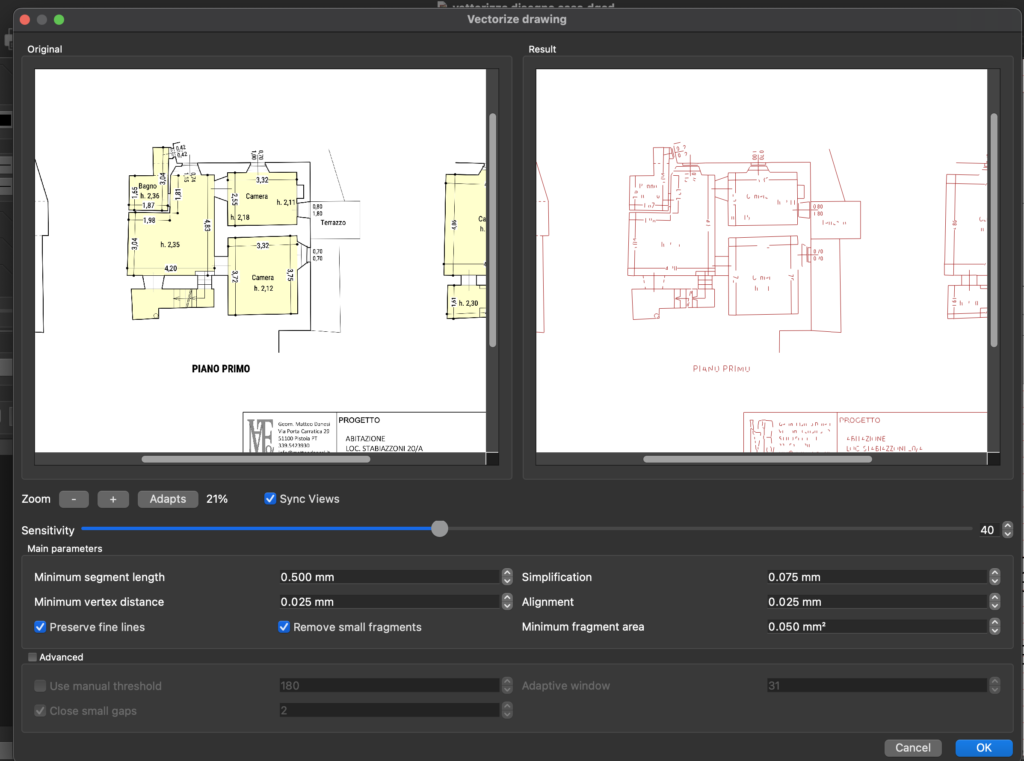

Selezionando un’immagine e scegliendo Vettorizza disegno, dal menù Trasforma->Trasforma immagine->Vettorizza disegno, oppure cliccando sulla relativa icona nella barra in alto, si apre la seguente finestra di dialogo, dove a sinistra c’è l’immagine originale, con infondo scuro e sporco, e a destra il disegno vettoriale.
Cliccando su OK il disegno riportato sul foglio ed è composto da elementi modificabili.
Di seguito il caso più semplice di un disegno architettonico.
Per ottenere questi risultati sono state implementare le tecniche software più avanzate, tramite le librerie OVC, algoritmi Zhang – Swen, algoritmi di semplificazione, pulizia ed altro.
Poligoni arrotondati

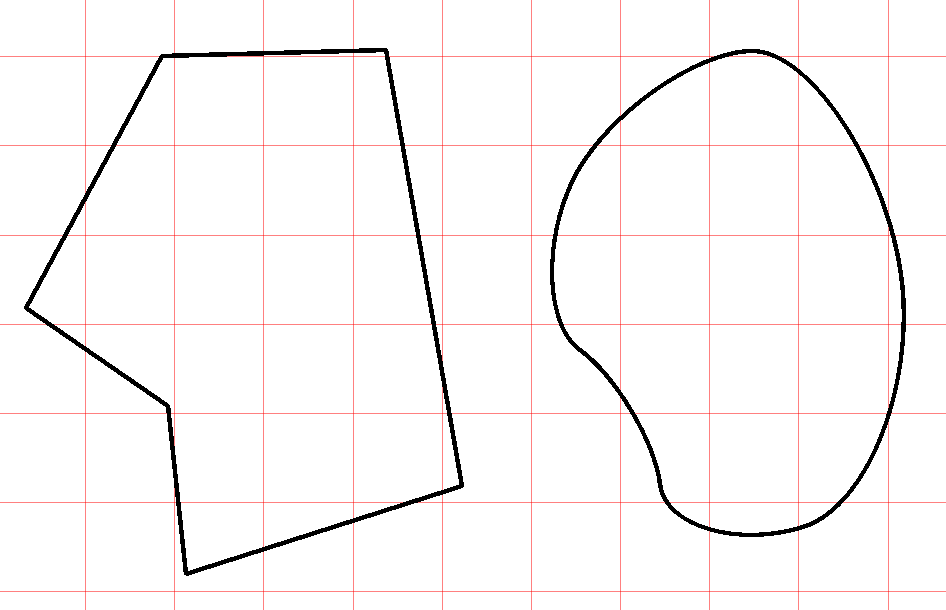

Tramite il comando Disegno->Tipo di Poligono > Arrotondato è possibile impostare la modalità Arrotondato per l’inserimento di nuovi poligoni o, se ci soni poligoni selezionati, li arrotondal
In pratica la procedura trasforma i poligoni in curve di Bezier.
Espandi – Riduci

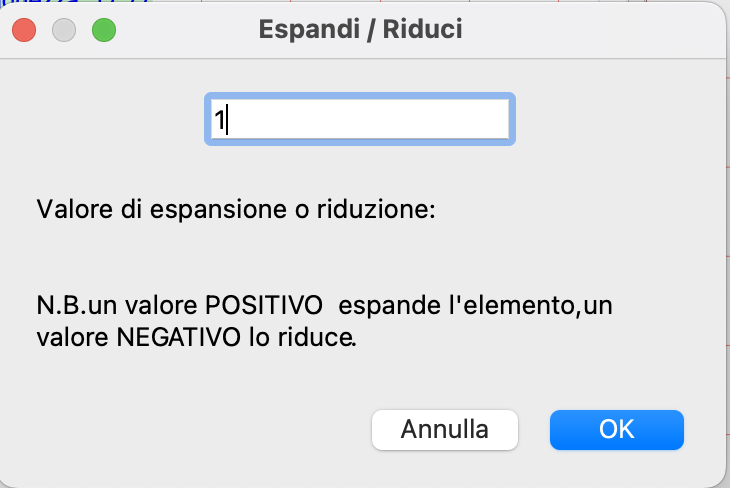

Questa nuova funzione espande o riduce in modo parallelo gli elementi selezionati. E’ applicabile a linee, poligoni, cerchi, archi, rettangoli e immagini. Ogni elemento è espanso o ridotto con riferimento al proprio centro e non cambia la propria posizione nel foglio di lavoro.
Congiungi e taglia

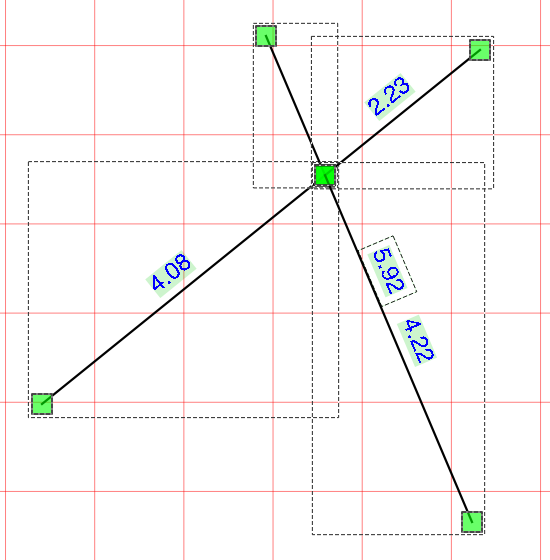

Questo comando unisce due segmenti selezionati e li divide nel punto di incontro. L’utente poi puo’ togliere le parti che non servono.
La funzione è utilizzabile cliccando sulla reativa icona nella palette in alto
Congiungi e elimina

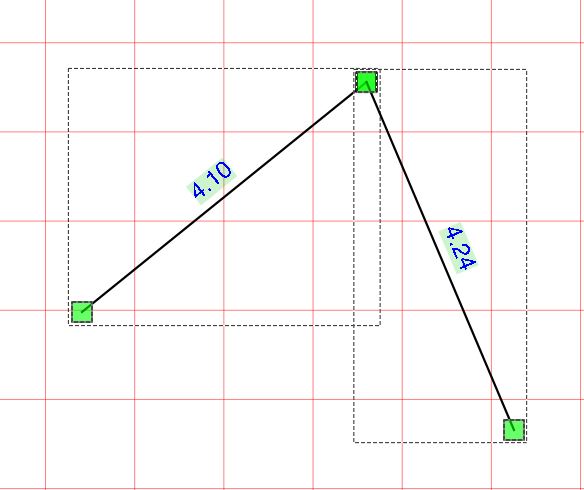

Questo comando unisce due segmenti selezionati, li divide nel punto di incontro e elimina le parti più corte
La funzione è utilizzabile cliccando sulla reativa icona nella palette in alto
Altre novità
- Scelta colori con i tasti. Scorciatoie da tastiera per cambiare colore con i tasti R, B, V, M, Y, C e N
- Scelta spessori. Scorciatoie da tastiera con i tasti 0, …, 9.
- Trasforma in poligono. Funziona anche per i poligoni arrotondati.
Offerta di lancio
In occasione dell’uscita della versione 26, per un periodo limitato, DigiCad 3D viene offerto a 350 € invece di 490.
